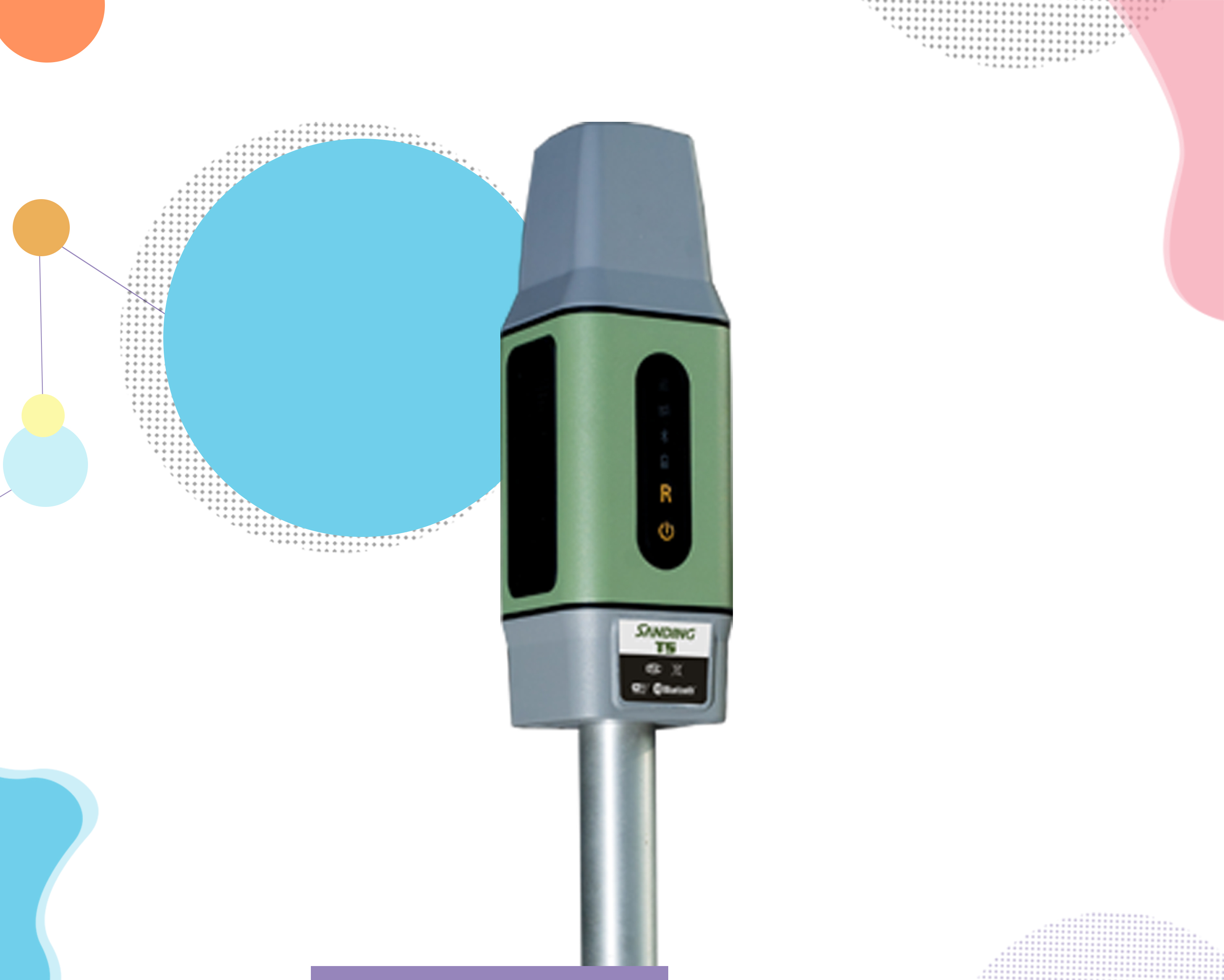

T5主機的尺寸主為：長61、寬61 、高195，外型為子彈頭形狀。
天逸T5整體硬件方案主要是基于A5交互平臺，按照需求增加相應功能模塊。A5交互平臺采用基于ARM Cortex-A5的銀河平臺，處理器型號是SAMA5D31，其最高主頻可達536MHz，搭配8Gb iNAND存儲器。
配套天線使用螺旋天線
藍牙和WIFI功能直接選用紫牛項目成果一體化模塊；充電方案選用TI的BQ25890RTWT電源管理充電芯片，該充電方式根據適配器輸出電壓自動選擇快充和常規充電模式，單節鋰電池4.2V，最大電流5A；溫度傳感器選用Dallas公司DS18B20Z+ 芯片，測試量程：-55℃～+125℃，精度±0.5℃
電臺模塊選用海貍1成果，該電臺只支持接收，不支持發射功能；所以目前只有移動站配置不會有T5的基準站配置。
一、GNSS性能部分
1、突破傳統天線設計技術，采用獨特的螺旋天線設計，并采用全新的信號串?dāng)_處理技術，在狹小的空間內依然能提供高質量信號，具有良好的抗干擾性能。
2、全星座接收，支持四星定位，支持最新的北斗三號導航衛星。
二、數據鏈部分
1、電臺
新一代高靈敏度、低功耗、小型化無線電臺，高速率、高性能、高穩定、高可靠，適用于各種惡劣的工作環境；
1）內置前向糾錯、循環冗余檢驗，抗干擾能力強，滿足遠距離作業需求。
2）410-470寬頻頻段，支持TrimTalk450S/，TrimMark3/SOUTH,實現與進口設備的互聯互通。
3）支持自定義頻段，可通過手簿、手機、隨時更改通道頻率，實現精準連接。
2、網絡
雙通道藍牙設計，主機與手簿之間信號雙向傳輸，共享手簿全網通網絡，網絡RTK作業體驗更優。
3、WIFI
可借助wifi連接網絡，獲取數據，亦可開放wifi熱點，由多種設備接入，進行更加豐富的設置與調整。
一、GNSS性能部分
1、突破傳統天線設計技術，采用獨特的螺旋天線設計，并采用全新的信號串?dāng)_處理技術，在狹小的空間內依然能提供高質量信號，具有良好的抗干擾性能。
2、全星座接收，支持四星定位，支持最新的北斗三號導航衛星。
二、數據鏈部分
1、電臺
新一代高靈敏度、低功耗、小型化無線電臺，高速率、高性能、高穩定、高可靠，適用于各種惡劣的工作環境；
1）內置前向糾錯、循環冗余檢驗，抗干擾能力強，滿足遠距離作業需求。
2）410-470寬頻頻段，支持TrimTalk450S/，TrimMark3/SOUTH,實現與進口設備的互聯互通。
3）支持自定義頻段，可通過手簿、手機、隨時更改通道頻率，實現精準連接。
2、網絡
雙通道藍牙設計，主機與手簿之間信號雙向傳輸，共享手簿全網通網絡，網絡RTK作業體驗更優。
3、WIFI
可借助wifi連接網絡，獲取數據，亦可開放wifi熱點，由多種設備接入，進行更加豐富的設置與調整。
|
配置 |
詳細指標 |
|
|
測量性能 |
信號跟蹤 |
BDS：B1、B2、B3 SBAS、QZSS L-Band 跟蹤 |
|
GNSS特性 |
定位輸出頻率 1Hishuz～50Hz 初始化時間 小于10秒 |
|
|
定位精度 |
碼差分GNSS定位 |
水平：0.25 m + 1 ppm RMS |
|
RTK測量精度 |
H: ±(10+1×10-6×D)mm V: ±(20+1×10-6×D)mm |
|
|
操作系統/ |
操作系統 |
Linux |
|
按鍵 |
單鍵操作，方便快捷 |
|
|
指示燈 |
四指示燈 |
|
|
web交互 |
內置Web UI管理后臺，支持WiFi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機。 |
|
|
二次開發 |
提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發 |
|
|
數據云服務 |
網頁版云服務管理平臺，支持在線注冊等遠程管理、數據交互等服務 |
|
|
硬件 |
*尺寸 |
長61、寬61 、高195 |
|
重量 |
676g |
|
|
材質 |
鎂合金 |
|
|
溫度 |
工作溫度：–25 °C到+65 °C |
|
|
濕度 |
抗95%冷凝 |
|
|
防護等級 |
防水：1m浸泡，IP67級 |
|
|
防震 |
抗2米隨桿跌落 |
|
|
電氣 |
電源 |
5-12V寬壓直流設計 |
|
電池 |
高容量內置電池 10000mAh 3.7V |
|
|
電源解決方案 |
常規作業滿足10小時以上續航時間 （提供7*24h持續工作電源解決方案） |
|
|
通訊 |
*I/O端口 |
電臺天線接口（對中桿接口） |
|
無線電調制解調器 |
內置高性能接收電臺,典型作業距離8km，工作頻率410-470MHz 通訊協議： TrimTalk450S,TrimMark3, SOUTH |
|
|
藍牙 |
BLEBluetooth 4.0藍牙標準，支持Android系統手機連接；Bluetooth 2.1 + EDR標準 |
|
|
NFC無線通信 |
采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對 （需手簿同樣配備NFC無線通信模塊） |
|
|
外部通信 |
可選配外接GPRS/CDMA雙模通訊模塊，自由切換，適應各種工作環境； |
|
|
WIFI |
標準 |
802.11b/g/n標準 |
|
WIFI熱點 |
具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制； |
|
|
WIFI數據鏈 |
接收機可接入WIFI，通過WIFI進行差分?jǐn)?shù)據播發或接收 |
|
|
數據存儲/傳輸 |
數據存儲 |
8G內置固態存儲器,支持32G外接擴展；自動循環存儲(存儲空間不夠時自動刪除最早數據)；支持外接USB存儲器進行數據存儲；豐富的采樣間隔，最高支持50Hz的原始觀測數據采集 |
|
數據傳輸 |
一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據；即插即用的USB傳輸數據方式；FTP下載、HTTP下載 |
|
|
數據格式 |
差分?jǐn)?shù)據格式：CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2輸入和輸出； GPS輸出數據格式：NMEA 0183、PJK平面坐標、二進制碼、Trimble GSOF； |
|
|
慣導系統/傳感器 |
傾斜測量 |
無 |
|
電子氣泡 |
內置電子氣泡芯片，手簿軟件可顯示電子氣泡，實時檢查對中桿整平情況 |
|
|
溫度傳感器 |
內置溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度 |
|
