RTK技術是全球衛星導航定位技術與數據通信技術相結合的載波相位實時動態差分定位技術，包括基準站和移動站。
基準站將其數據通過電臺或網絡傳給移動站后，移動站進行差分解算，便能夠?qū)崟r地提供測站點在指定坐標系中的坐標。
根據差分信號傳播方式的不同，RTK分為電臺模式和網絡模式兩種，這里先介紹電臺模式。
◆ ◆ ◆
基準站一定要架設在視野比較開闊，周圍環境比較空曠的地方，地勢比較高的地方；避免架在高壓輸變電設備附近、無線電通訊設備收發天線旁邊、樹下以及水邊，這些都對GPS信號的接收以及無線電信號的發射產生不同程度的影響。

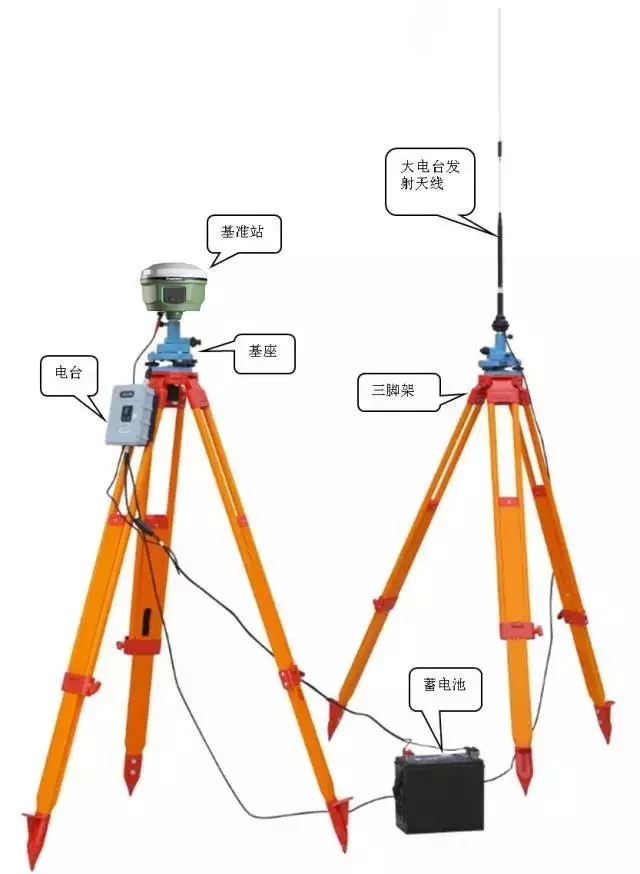

1．將接收機設置為基準站外置模式。
2．架好三腳架，放電臺天線的三腳架最好放到高一些的位置，兩個三腳架之間保持至少三米的距離。
3．固定好機座和基準站接收機（如果架在已知點上，要做嚴格的對中整平），打開基準站接收機。
4．安裝好電臺發射天線，把電臺掛在三腳架上，將蓄電池放在電臺的下方。
5．用多用途電纜線連接好電臺、主機和蓄電池。多用途電纜是一條“Y”形的連接線，是用來連接基準站主機（五針紅色插口），發射電臺（黑色插口）和外掛蓄電池（紅黑色夾子），具有供電、數據傳輸?shù)淖饔谩?/p>
在使用Y形多用途電纜連接主機的時候注意查看五針紅色插口上標有紅色小點，在插入主機的時候，將紅色小點對準主機接口處的紅色標記即可輕松插入。連接電臺一端的時候同樣的操作。
第一次啟動基準站時，需要對啟動參數進行設置，設置步驟如下：1．使用手簿上的工程之星連接基準站。
2．操作：配置→儀器設置→基準站設置（主機必須是基準站模式）。

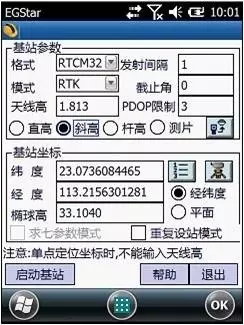

3．對基站參數進行設置。一般的基站參數設置只需設置差分格式就可以，其他使用默認參數。設置完成點擊右邊的基站就設置完成了

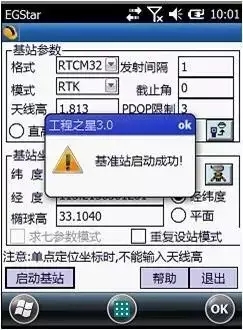

4．保存好設置參數后，點擊“啟動基站”（一般來說基站都是任意架設的，發射坐標是不需要自己輸?shù)模?/section>
基站啟動成功5．設置電臺通道：在外掛電臺的面板上對電臺通道進行設置。?設置電臺通道，共有8個頻道可供選擇。
?設置電臺功率，作業距離不夠遠，干擾低時，選擇低功率發射即可。
?電臺成功發射了，其TX指示燈會按發射間隔閃爍。
第一次啟動基站成功后，以后作業如果不改變配置可直接打開基準站主機即可自動啟動。

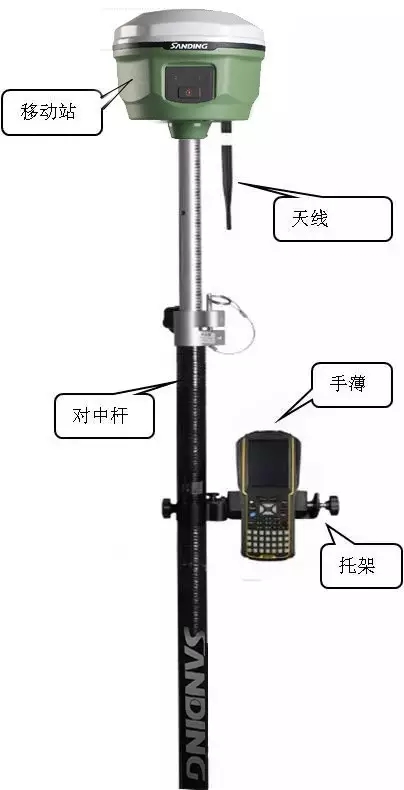

確認基準站發射成功后，即可開始移動站的架設。步驟如下：
1．將接收機設置為移動站電臺模式。
2．打開移動站主機，將其并固定在碳纖對中桿上面，擰上UHF差分天線。
3．安裝好手簿托架和手簿。
移動站架設好后需要對移動站進行設置才能達到固定解狀態，步驟如下：
1．手簿及工程之星連接。
2．移動站設置：配置→儀器設置→移動站設置（主機必須是移動站模式）。
3．對移動站參數進行設置，一般只需要設置差分數據格式的設置，選擇與基準站一致的差分數據格式即可，確定后回到主界面。

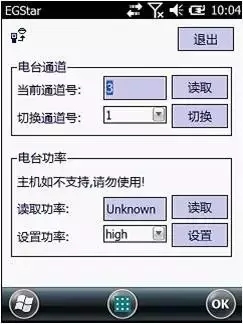

4．通道設置：配置→儀器設置→電臺通道設置，將電臺通道切換為與基準站電臺一致的通道號，如下圖所示：
設置完畢，移動站達到固定解后，即可在手簿上看到高精度的坐標。
