三鼎791全站儀詳細介紹
1秒學堂（一）：三鼎791全站儀詳細介紹
第一課
1秒學堂之1秒全站讓你一測而就
時間一秒一秒積累，精度一秒一秒提高

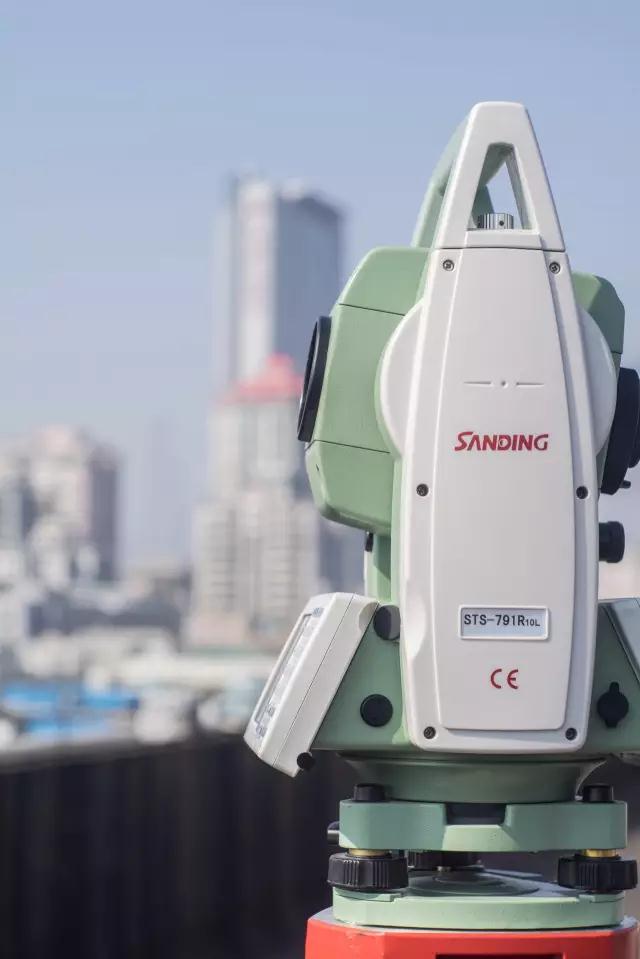

一、三鼎791R10全站儀的優勢
1秒級測角精度， 1mm+1ppm測距精度；
免棱鏡長測程1000米；
能做到真正讓每臺儀器都通過鑒定部門的檢測；
超快測量反應速度；
免棱鏡模式下600米以內測距速度≤1秒；
免棱鏡模式下700米以上測距速度≤4秒；
正版 Windows CE 6.0 操作系統
二、硬件特點
基于Intel XScale 體系架構，采用PXA310處理器最高主頻可達806MHz。
內置128MB RAM，512MB閃存。
可外部擴展SD卡,最大支持32GB。
支持OTG功能,通過OTG數據線，使用U盤、讀卡器方便快捷。
藍牙無線傳輸,可與手機、手薄等設備連接，實現對全站儀的測量控制。 üWIFI無線網絡，支持IEEE802.11b/g、TCP/IP協議。
640x480像素，高清高亮液晶屏。坐標輸入專用超大軟鍵盤,輸入更方便。
三、軟件部分
正版 Windows CE 6.0 操作系統，每臺全站儀對應一組微軟授權標簽和二維碼(貼于正鏡盤右電池盒內）
可開發Socket程序，實現遠程控制、遠程數據傳輸，為未來大范圍組網測量打下基礎。
多種配套軟件
測圖精靈-野外數據采集及成圖一體化軟件
控制精靈-導線測量和水準測量的數據采集和處理
工程精靈-面向工程測量的可視化軟件
公路精靈-公路勘測外業數據采集和曲線設計和放樣
房產精靈-房產測繪的圖形和屬性數據采集
管線精靈-地下管線的探查測量并現場繪出管線圖
SurvCE -Carlson測量軟件
FGSouth-Microsurvey測量軟件
四、第三方認證

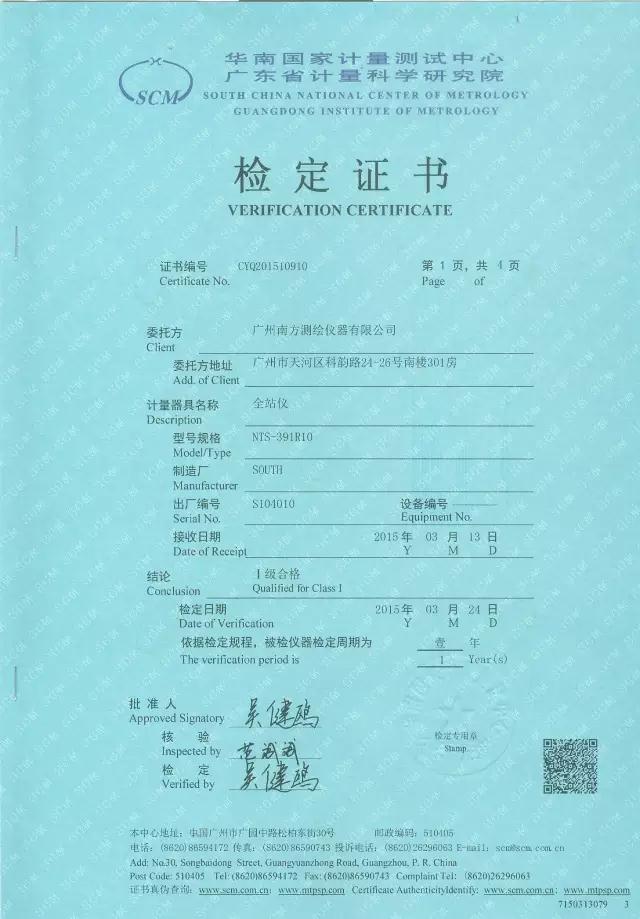

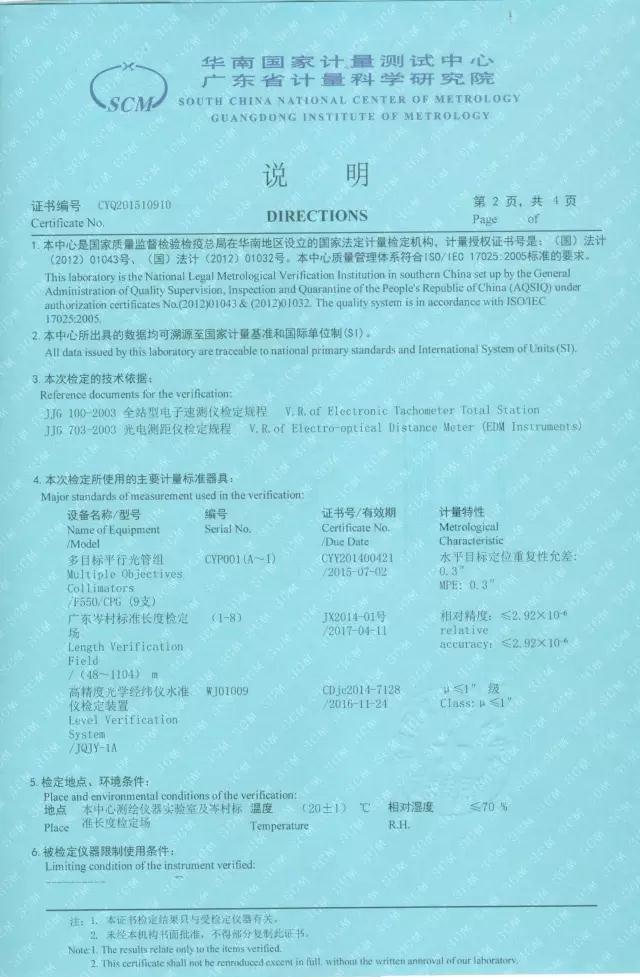

下圖是2015年初華南國家計量測試中心廣東省計量科學研究院對南方品牌NTS391R10高精度全站儀做出的檢測報告。
南方品牌NTS391R10=三鼎STS791R10，只是外觀顏色與品牌LOGO不一樣。
五、鑒定證書細節說明

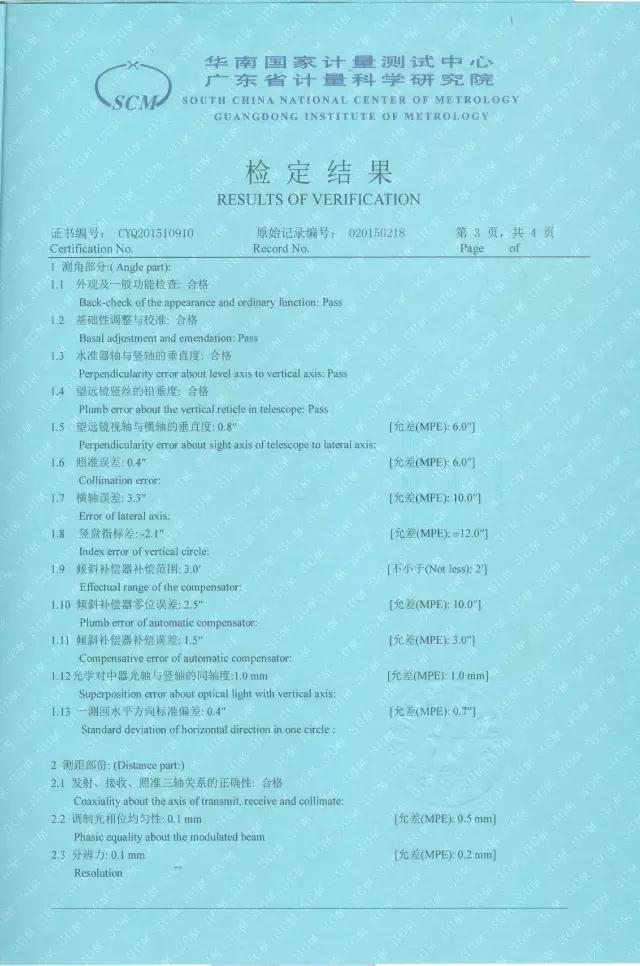

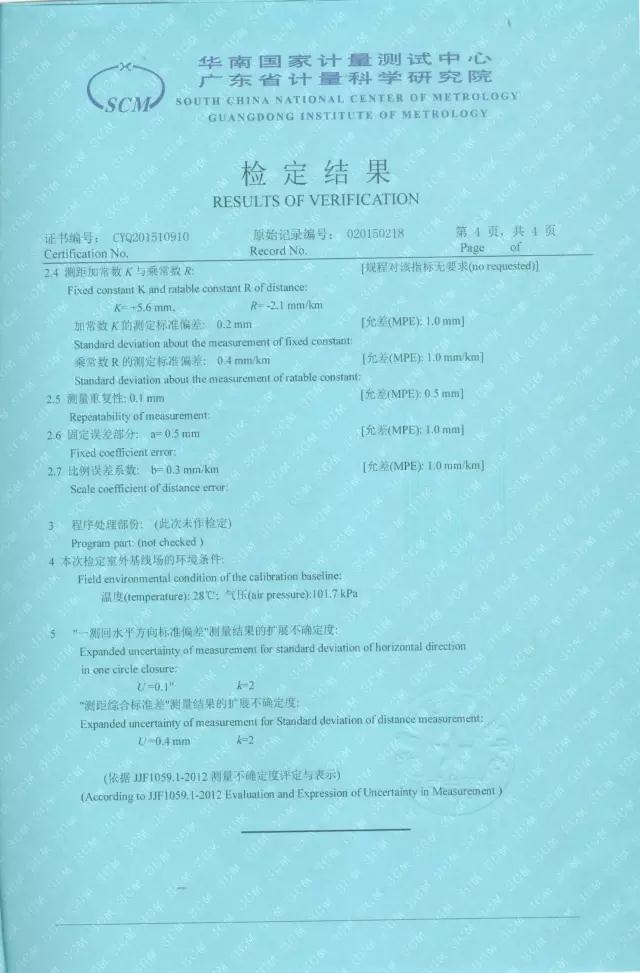

我們先來看這份鑒定證書上的一個截圖。
一測回水平方向標準偏差就是我們通常說的測盤精度。
國家標準要求小于0.7″，鑒定證書實際檢測結果為0.4″。
一測回水平方向標準偏差由測角解碼精度、軸系等因素共同決定，想要提高0.1秒的精度是非常困難。
我們的高精度全站儀測盤精度已經可以穩定在0.7秒以下，1秒合格率達到95%以上，成品率非常高！
六、三鼎全站儀技術革新與突破（1）
測距部分
光學系統

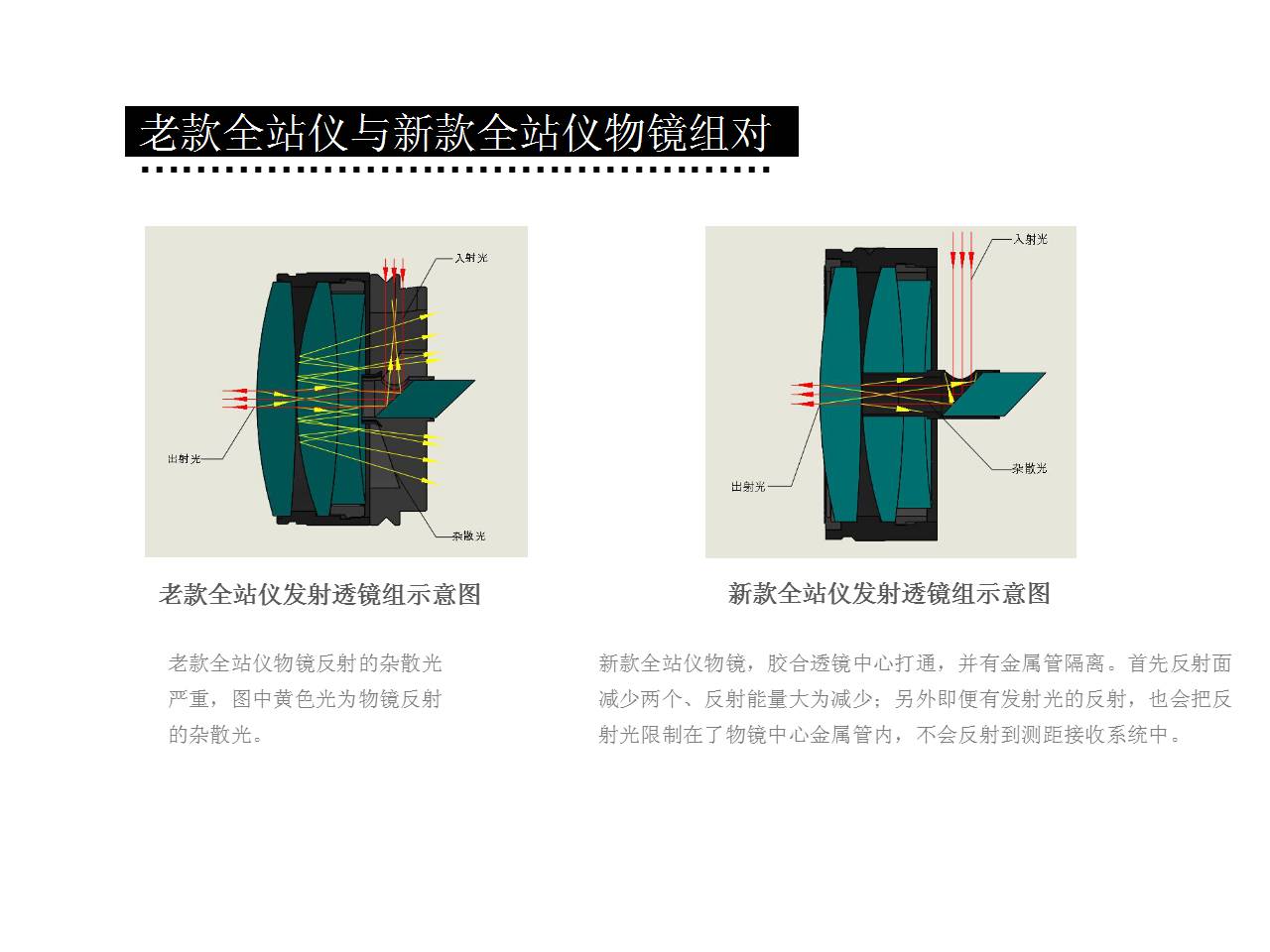

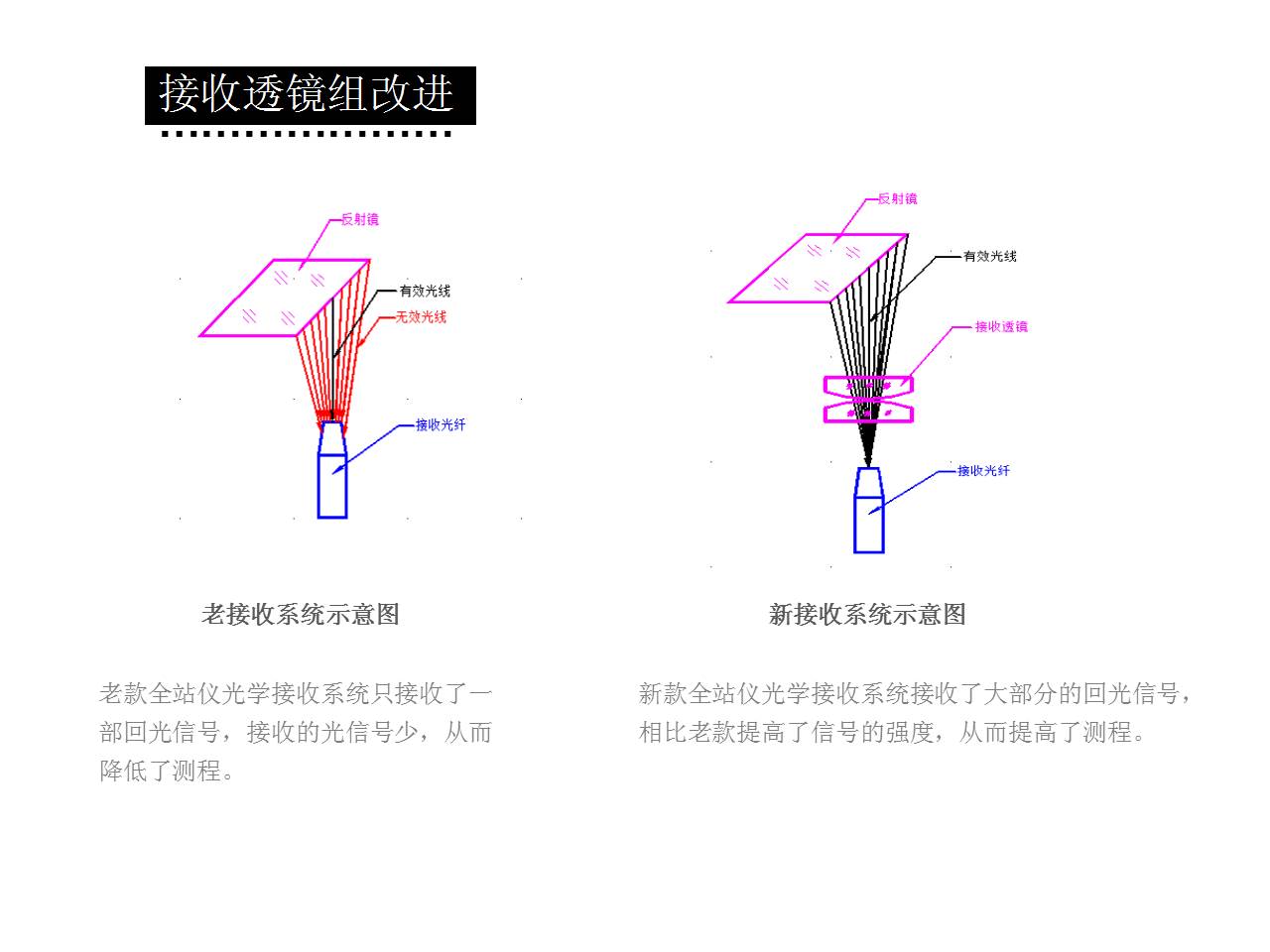

發射透鏡組，發射透鏡組重新改進，避免了光的反射引起光擾，提高了測距精度。 ü接收透鏡組，光學接收系統的改進，提高了接收光信號的強度，進而提高了測程。
機械系統

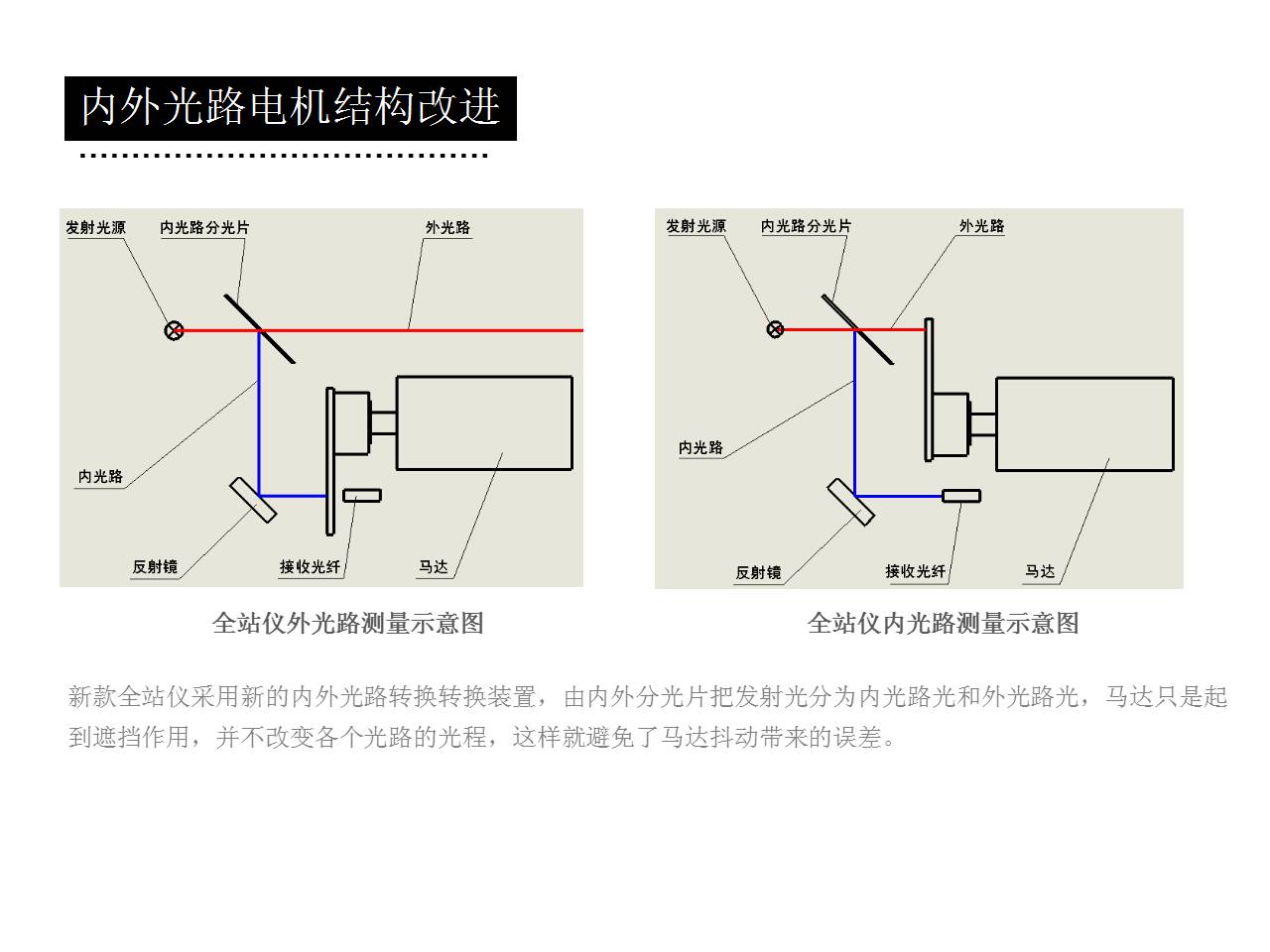

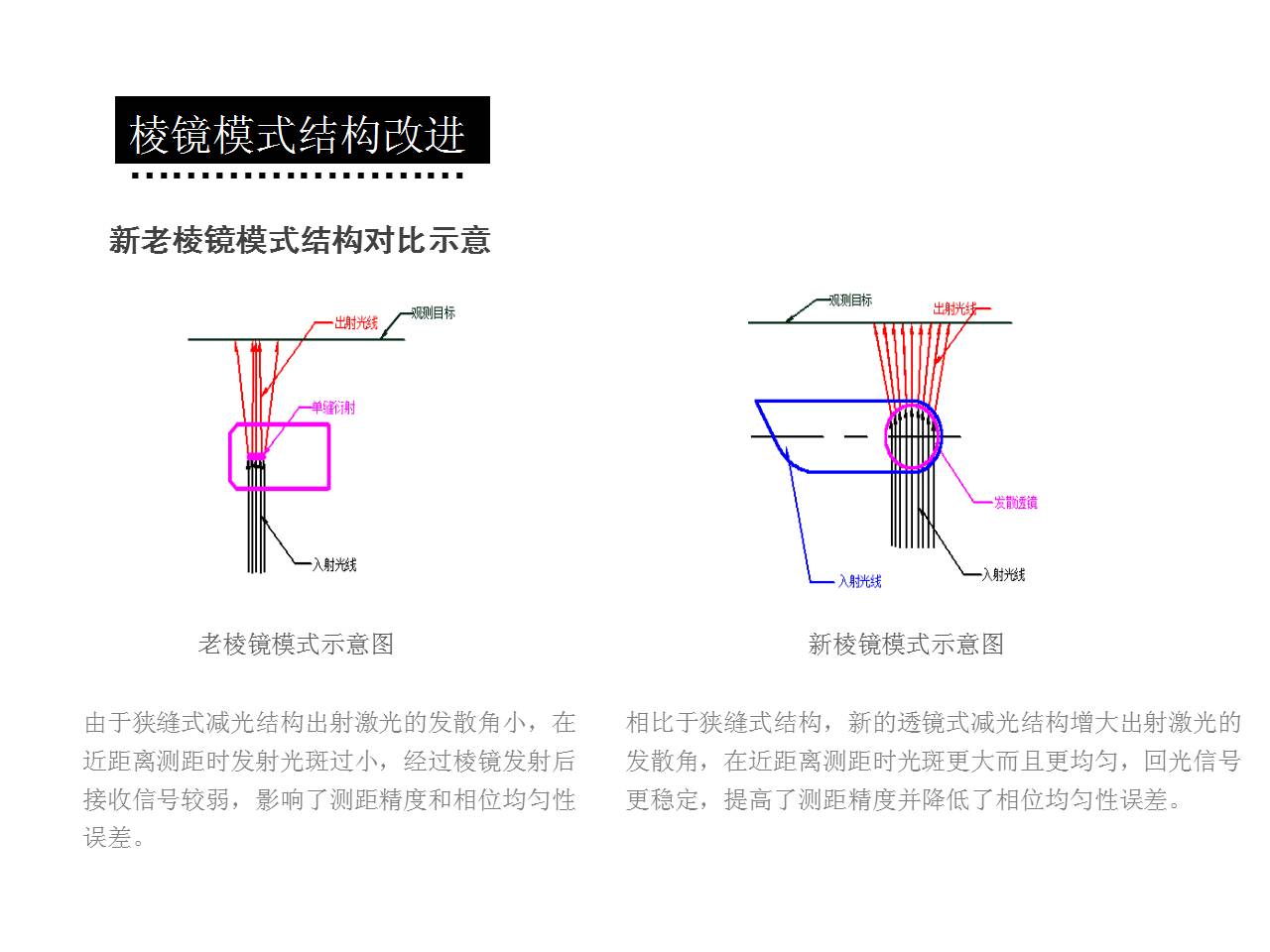

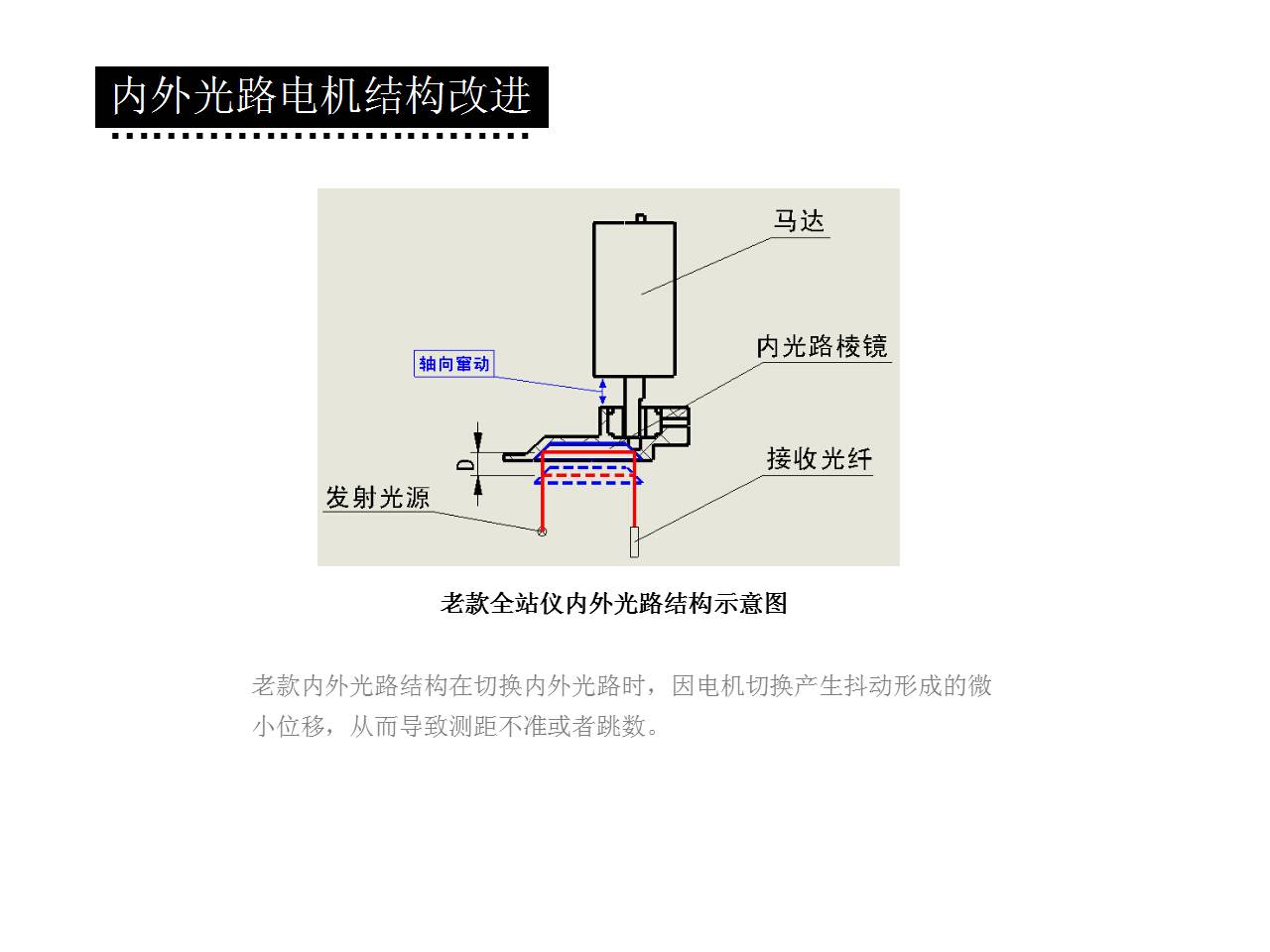

內外光路電機結構改進，采用內外分光片把發射光分為內光路光和外光路光，避免切換后產生抖動。 ü棱鏡模式結構改進，新透鏡式減光結構提高了近距離棱鏡模式下測距精度，降低了相位均勻性誤差。
電路優化

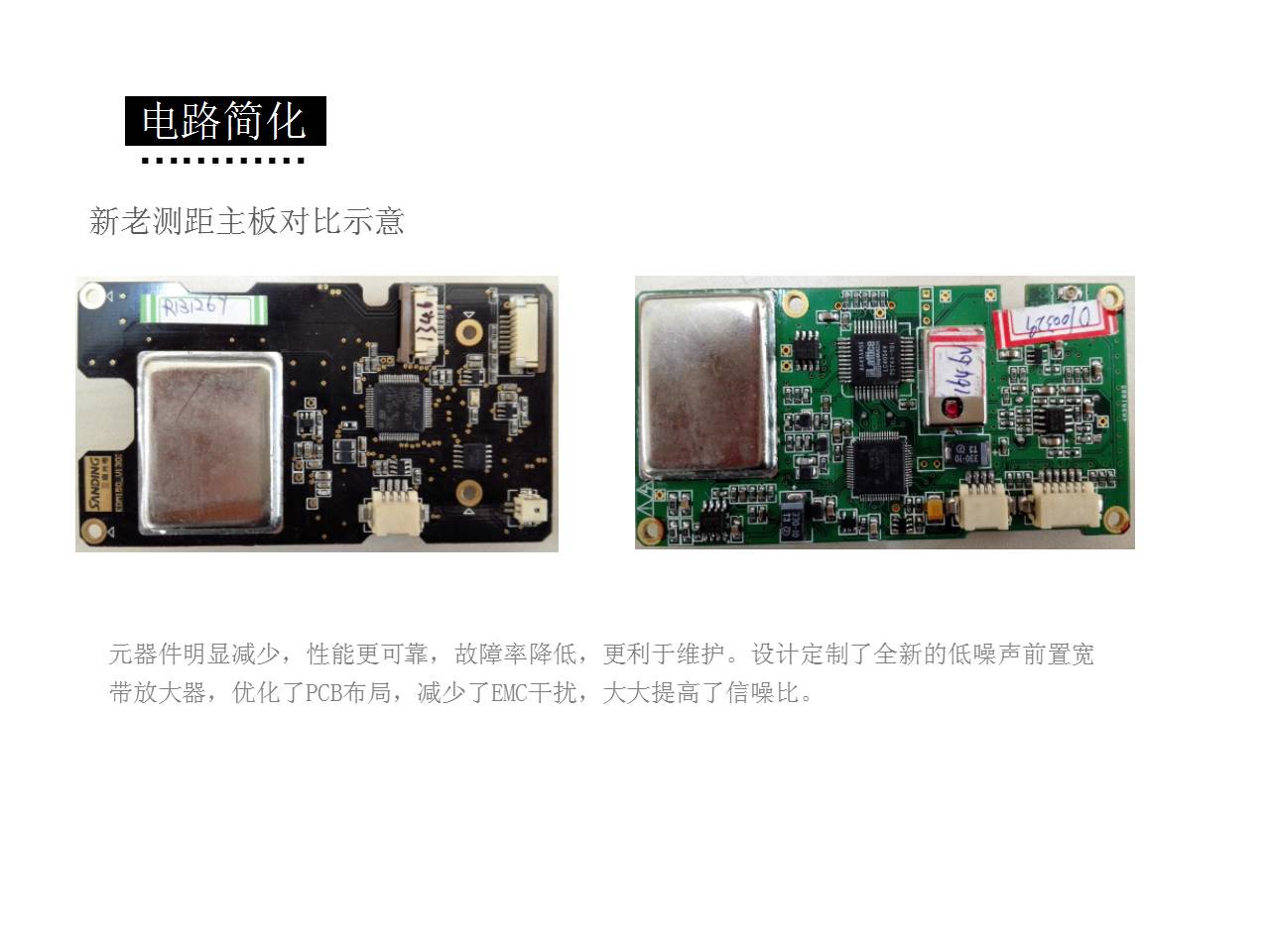

電路簡化，元器件明顯減少，設計定制了全新的低噪聲前置寬帶放大器，大大提高了信噪比。
提升主頻，精測頻率由60MHZ提高到150MHZ，精測尺由2.5M縮短到1M；校準后頻差控制在0.2ppm以內。
軟件優化，實現跟蹤測量0.1秒/次；精測連續0.3秒/次。
七、三鼎全站儀技術革新與突破（2）

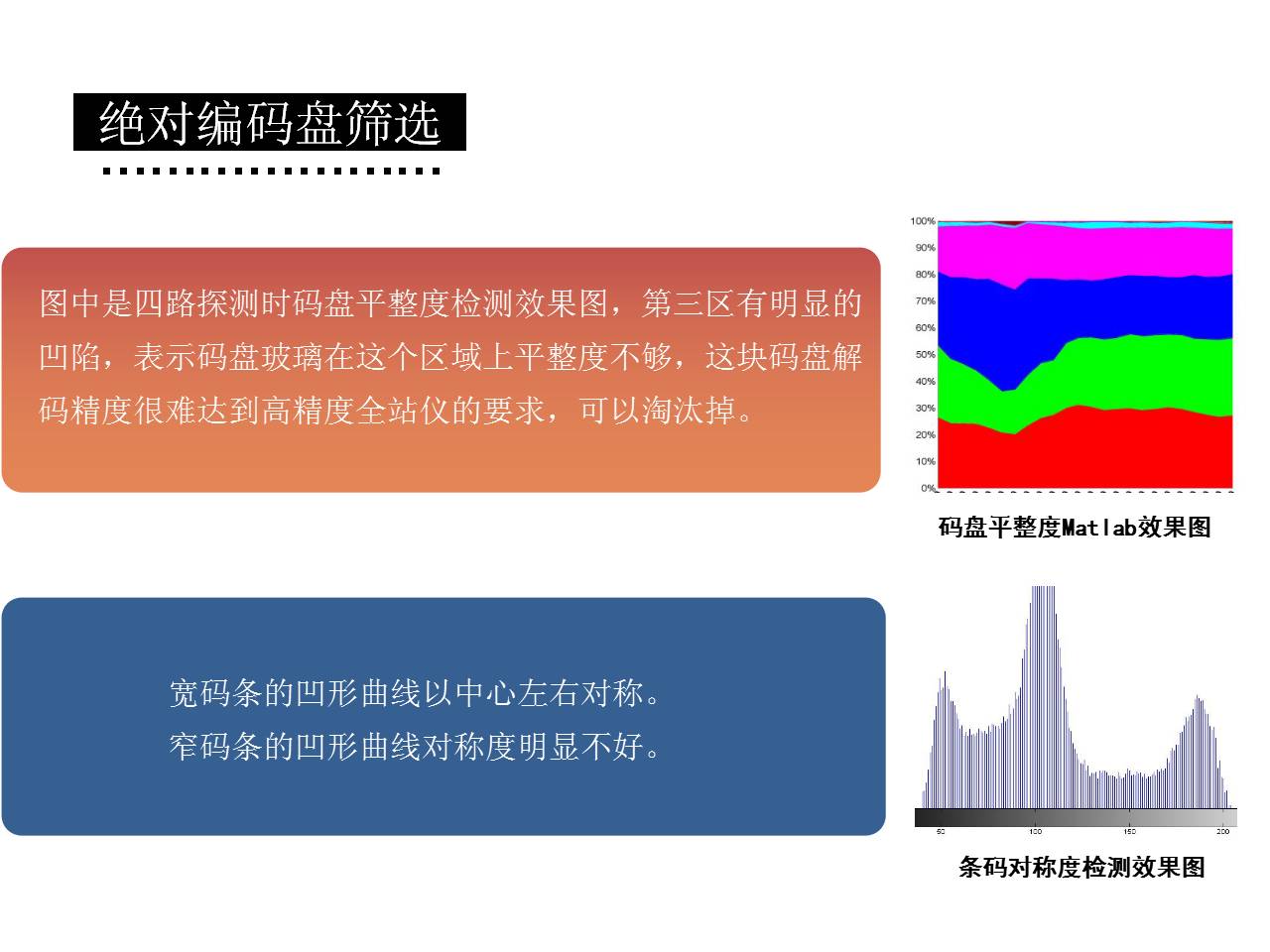

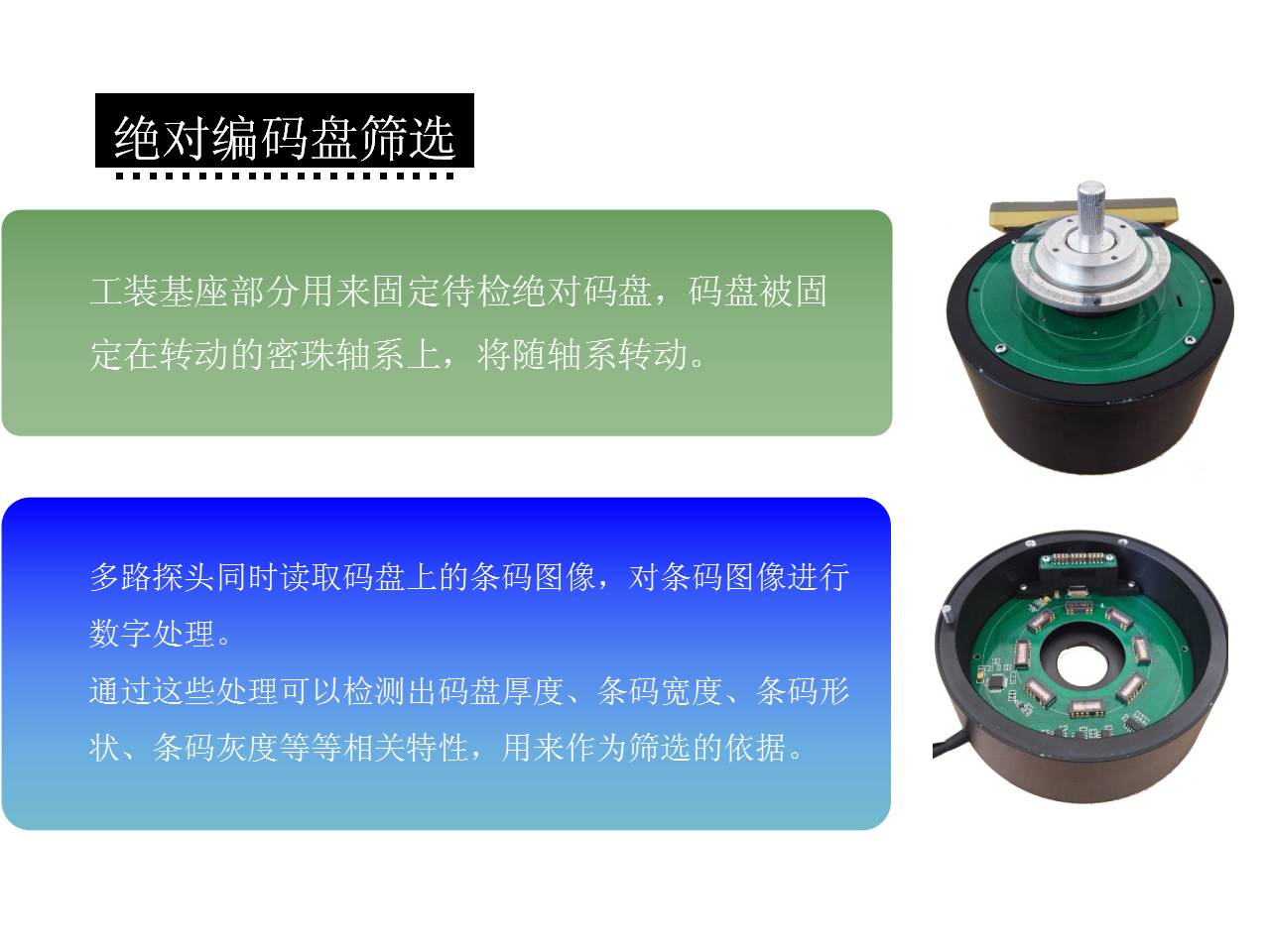

絕對編碼盤篩選
絕對碼盤是測角技術的核心。
碼盤存在刻錄偏心，條碼形變，光造影，玻璃光盤薄厚不均等問題，這些問題將導致CCD解碼出錯或精度不高，所以需要對絕對碼盤進行篩選。

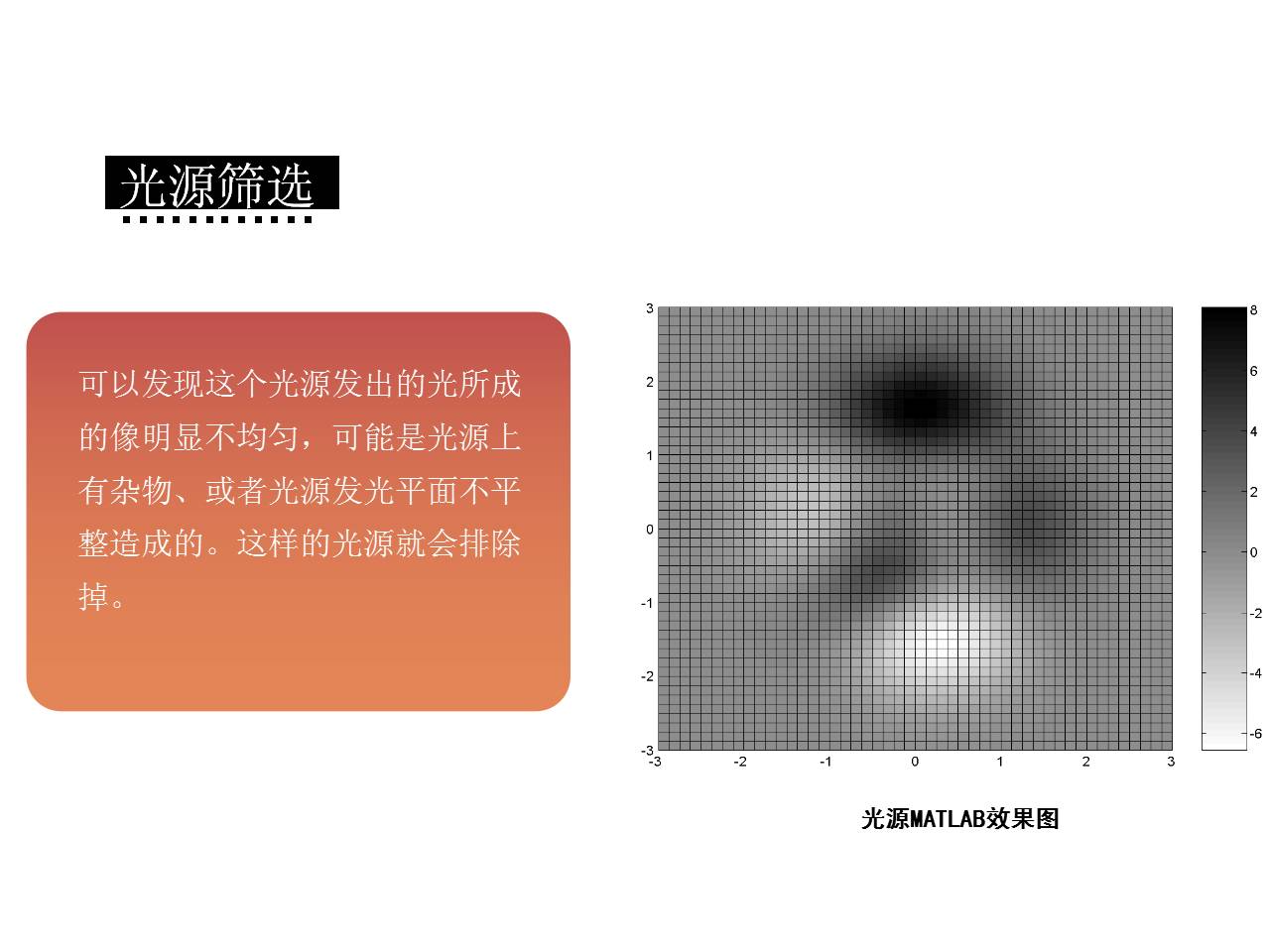

光源篩選
由于光源投射出的光斑是不均勻的，這會對CCD接收信號產生影響，所以需要對光源進行篩選，保證CCD得到高質量的碼盤投影。
經過篩選后的碼盤和光源保證了信號的成像質量。

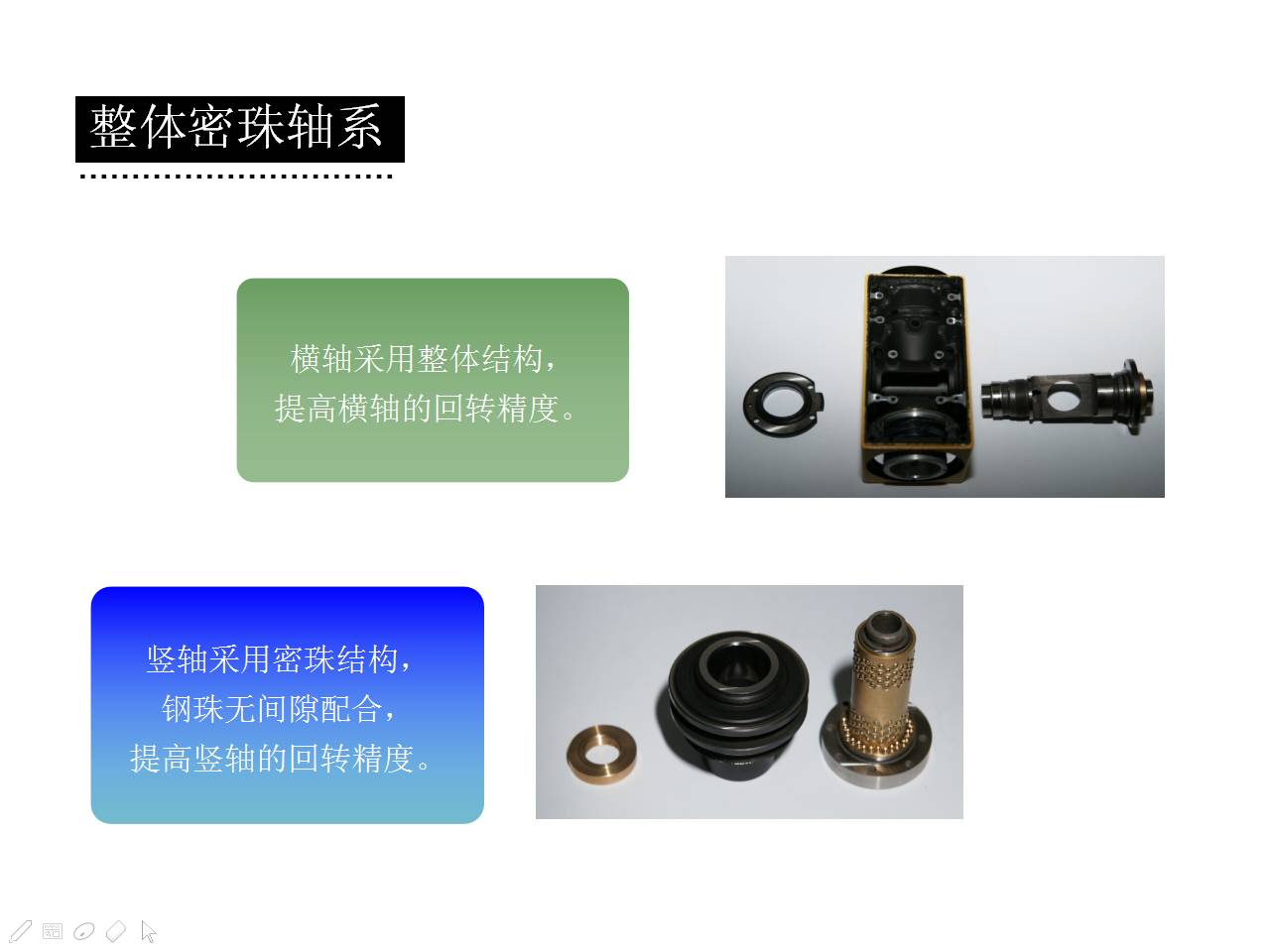

整體密珠軸系
整體密珠軸系保證軸系穩定，不卡軸，不偏移。
