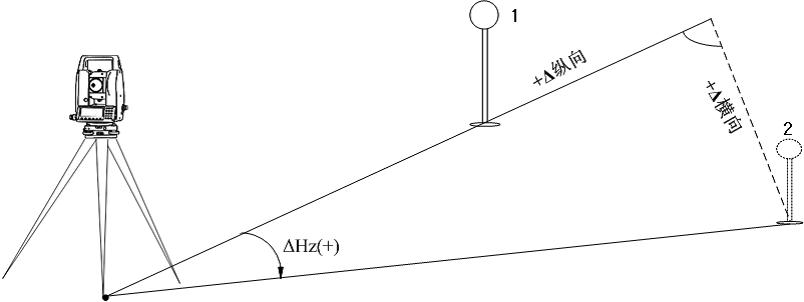

放樣點與目前測量點間的位置偏差量，以縱向偏差和橫向偏差表示。
1：目前放棱鏡的點
2：要放樣的點
正交法放樣中幾個偏差的含義：
△縱向：縱向偏差，放樣點在更遠處時為正。
△橫向：橫向偏差，與視線正交，放樣點在目前測量點右側時為正。
?
①

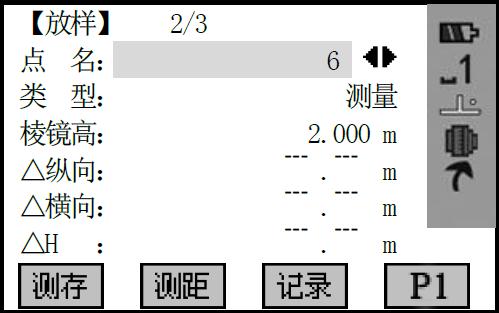

按PAGE鍵將放樣頁面跳轉到2/3正交法放樣，選擇要放樣的點。在1/3頁面的搜索項輸入待放樣的點名，從作業中直接調用。
?
②
按導航鍵的

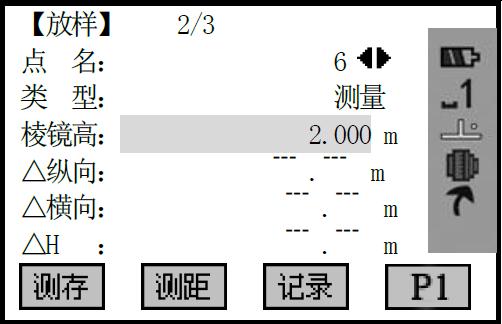

將光標移到棱鏡高項，輸入棱鏡高度。
?
③

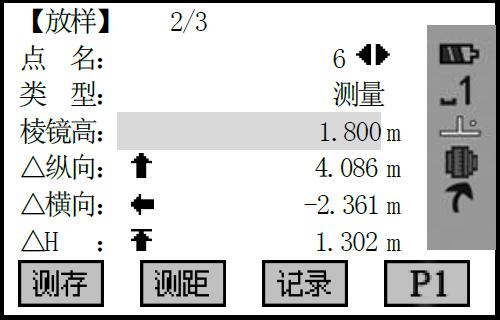

照準當前棱鏡，按[F2](測距)開始測量并計算顯示測量點與放樣點之間的放樣參數差。
箭頭方向為棱鏡應移動的方向。
?
④
按箭頭方向前后移動棱鏡，使“△縱向”顯示的距離值為0m
：向測站方向移動棱鏡
：向遠離測站方向移動棱鏡
放樣過程中選用重復精測或跟蹤測量進行放樣，則可實時顯示棱鏡點與放樣點的參數差，十分方便。
?
⑤

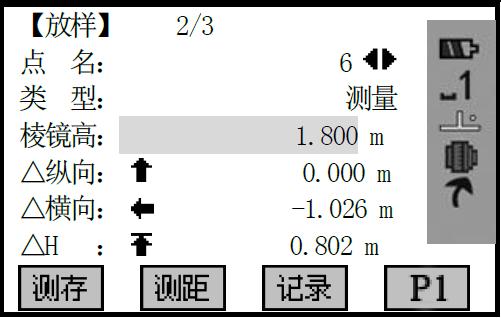

轉動儀器照準部，找到使“△橫向”偏差為0值的方向，并指揮立尺員移動棱鏡。
·箭頭含義：
：從測站上看去，向左移動棱鏡。
：從測站上看去，向右移動棱鏡。
?
⑥

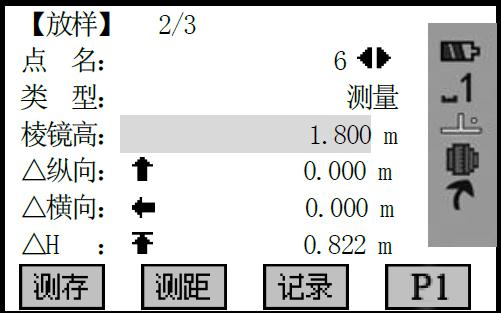

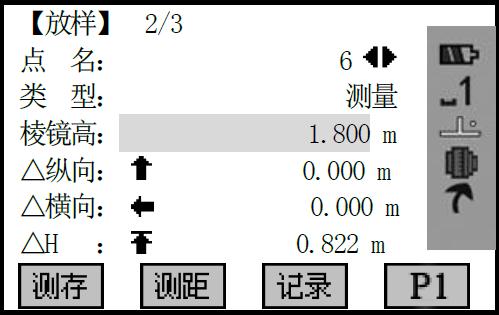

當△縱向和△橫向都為0值時，表明當前的棱鏡點即為放樣點。
△H顯示的為填挖數據。
：表示需挖，深度為該項顯示的數據。
：表示需填，高度為該項顯示的數據。
?
⑦

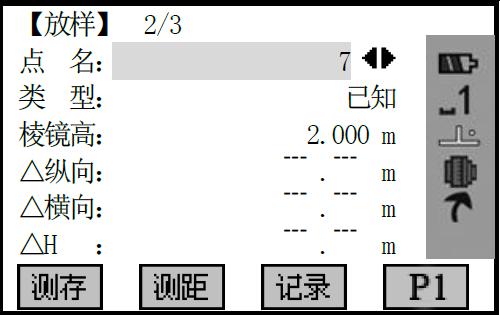

這樣就完成一個點的放樣工作。繼續選擇下一個待放樣的點。(使用搜索功能從作業中直接調用待放樣的點名)
