放樣程序可根據放樣點的坐標或手工輸入的角度、水平距離和高程計算放樣元素。放樣的差值會連續顯示。
·放樣的步驟：
1、設置作業
2、設置測站點
3、設置后視方位角
4、從內存中提取坐標，這里的坐標可以是測量的，也可以是輸入的已知點坐標
5、進行放樣，有三種放樣方式可選擇：極坐標放樣、正交法放樣、坐標差放樣
從作業中提取坐標
①

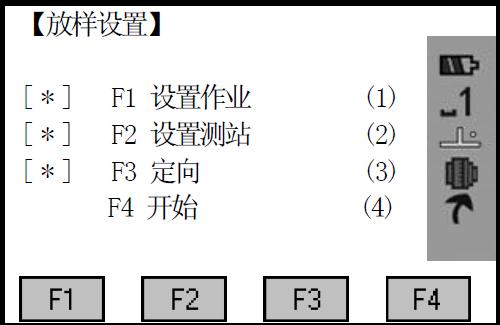

設置好作業、測站以及定向方位角后，在放樣設置菜單中按[F4]開始放樣。
[放點]輸入的數據不會保存在作業中。
②

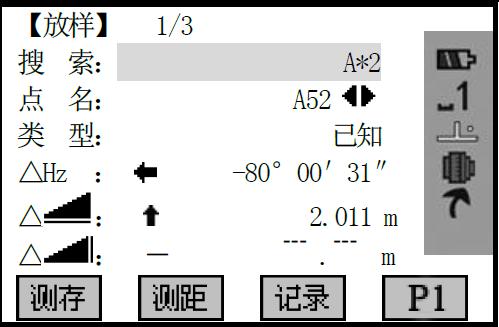

在搜索項輸入待放樣的點名，并按ENT鍵啟動點搜索功能。
?
③

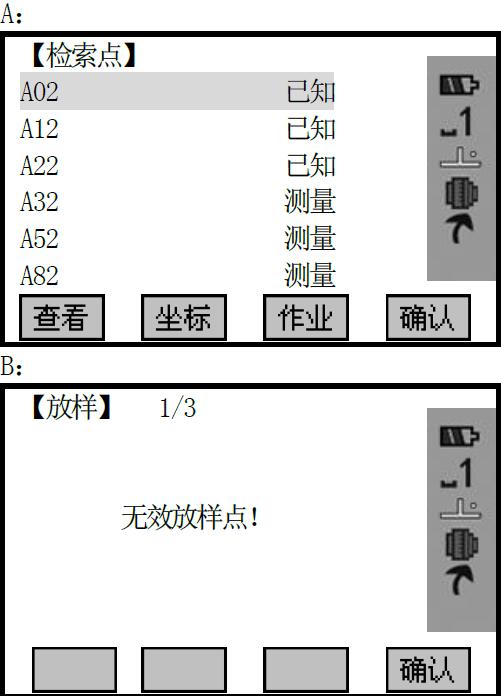

A：程序搜索作業中的點名，顯示結果對話框。將找到的所有點名一一列出，按[F4]鍵返回放樣屏幕。(若輸入通配符“*”，將顯示整個作業中的所有數據。注：通配符“*”必須出入輸入狀態，即選中黑框在閃爍)
B：若作業不存在輸入點名，則提示用戶無效放樣點然后返回放樣屏幕。
?
④

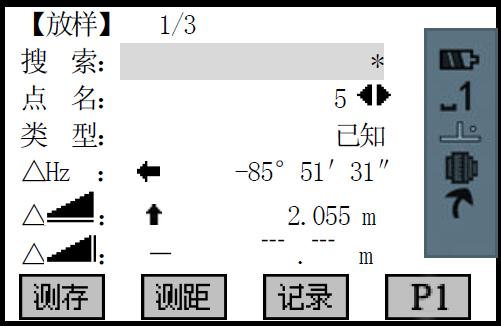

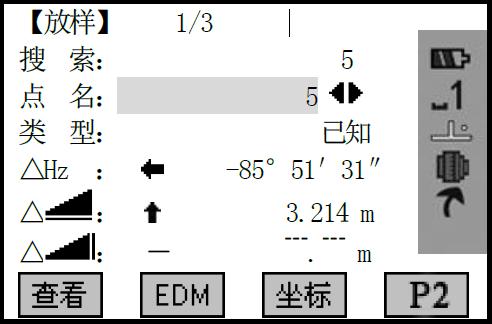

擇好要放樣的點名。開始放樣。
通過按鍵[坐標]、[放點]可以手工輸入放樣點。
方法一：
按[坐標]鍵，往作業中輸入待放樣點的坐標，保存數據后立即進入對該輸入點的放樣程序。
?
①

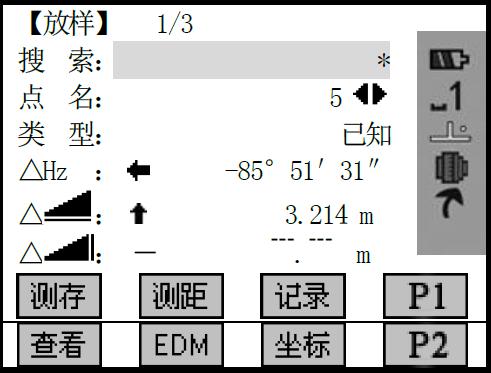

按[F4]鍵,顯示第二頁軟按鍵。
?
②

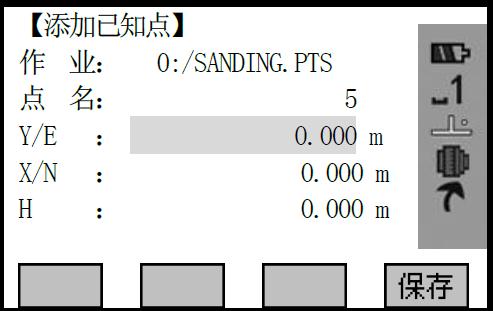

按[F3](坐標)輸入待放樣的點名和坐標。輸入完一項，按ENT鍵將光標移到下一輸入?yún)^(qū)。
?
③
輸入完畢，按[F4]保存數據，進入放樣程序。開始對輸入的點進行放樣。
?
方法二：
按[放點]鍵，輸入一個無點名和無需保存數據的放樣點。
?
①

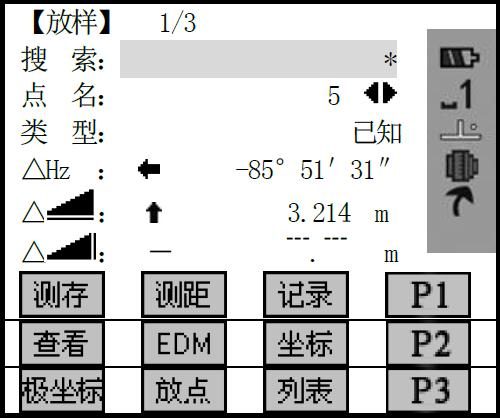

按[F4]鍵兩次,顯示第三頁軟按鍵。
?
②

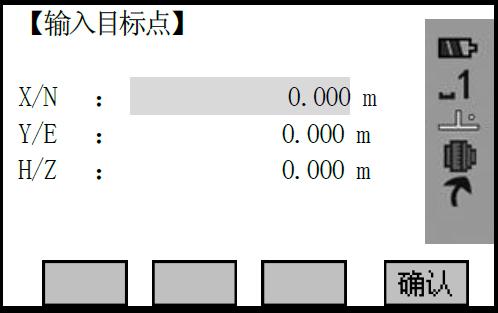

按[F2](放點)。在彈出的對話框中輸入E、N、Z坐標。輸入完一項按ENT鍵將光標移到下一輸入?yún)^(qū)。
?
③

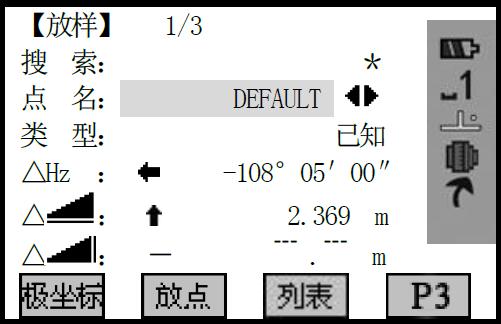

輸入完坐標，按[F4](確認)鍵，進入放樣屏幕。程序自動將該輸入數據的點名設置為“DEFAULT”開始對輸入的點名進行放樣。
屏幕下方軟按鍵：
[測距]開始測量并計算顯示測量點與放樣點的放樣參數差。
[記錄] 記錄顯示的值。
——（完）——
