管線測量
地下管線點測量是在管線點探查作業完成后，由探查工序提供一份1:500探查草圖，圖上標注有探查點號、管線走向、位置及連接關系等，作為開展管線測量的依據。
地下管線點的平面位置連測，應使用全站儀，以數據采集、導線串測法或極坐標法進行。在采用導線串測法時，其精度和技術要求按《城市地下管線探測技術規程》中III級導線精度要求執行；當采用極坐標法時，測距邊不得大于100m，定向邊宜采用長邊。
工作范圍
地下管線施測前，應收集測區范圍內已有的控制測量資料，地下管線現況調繪資料和1:500數字化地形圖等。
工作內容主要包括：
1.已有資料的收集；
2.地下管線探測與調查；
3.地下管線測量。
地下管線的探查以實地調查為主要手段進行工作，內容包括：
1.探明地下管線的平面位置；
2.高程；
3.走向；
4.規格等。
人員及設備
為確保各項工作保質保量地按時完成，及時的做好質量檢查工作，確保各項技術指標滿足《標準》的要求。施工人員及設備安排如下：
1、人員：投入測量調查組1個，組長1人，調查測量員3人，內業人員1人，共5人。
2、設備：三鼎新722R4L 1臺，三鼎DS32水準儀1臺，計算機1臺。

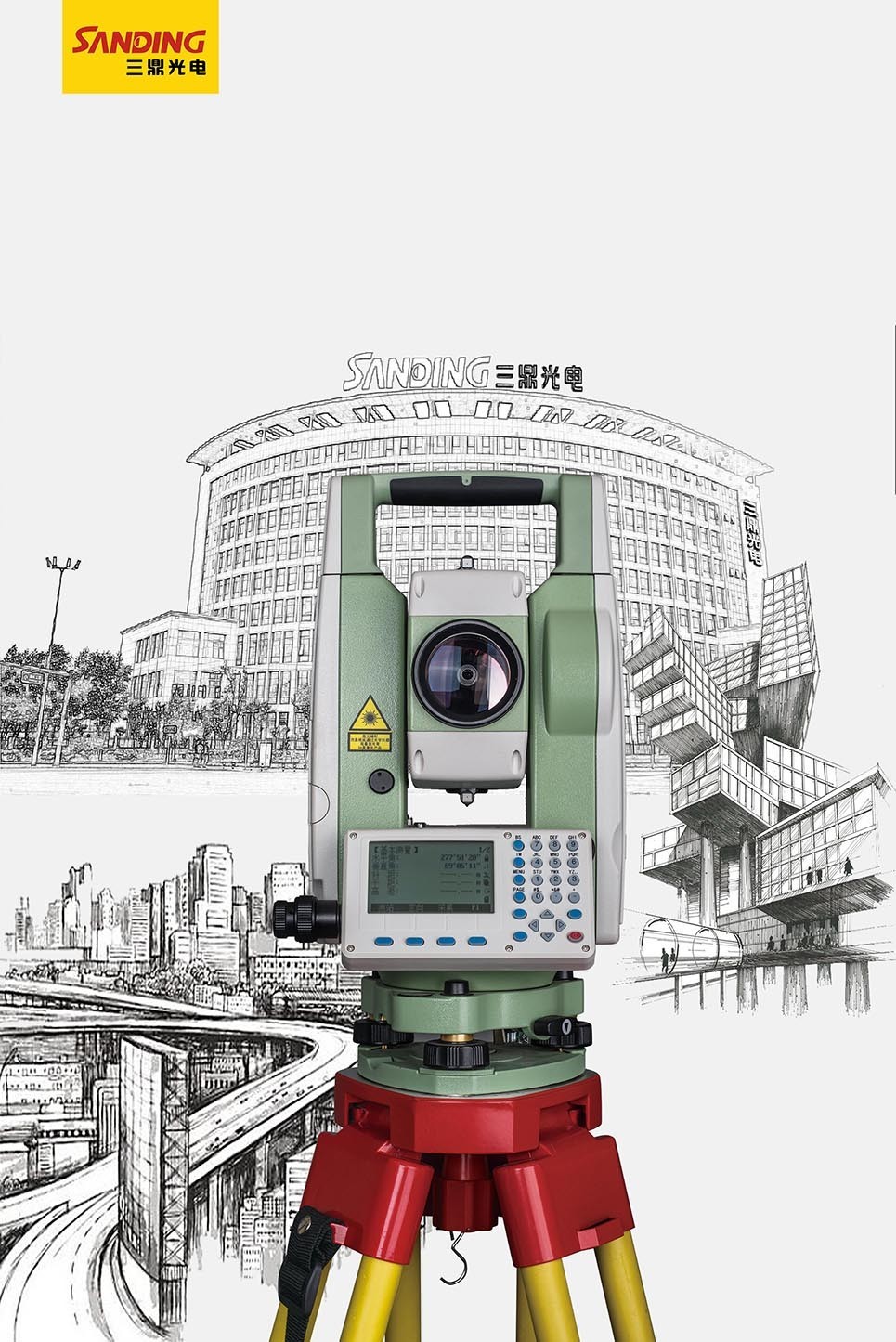

管線測量——推薦使用三鼎新STS-722R4L
地下管線測量采用全野外數字化采集的方法進行，采集所探測地下管線點數據及修測地形圖，可由三鼎新722R4L全站儀觀測、內存記錄一次性完成。
將調查、測量的坐標數據、邊角數據和其他數據錄入電腦，并成圖。建立地下管線數據庫，并在管線數據庫的基礎上輸出各種管線圖和成果表。并對資料進行整理歸檔。
詳情 ↓
3月份，讓我們期待著新722R4L的到來
技術參數
儀器型號：新STS-722R4L
上市：2017.3.20.
最大距離單棱鏡：5.0km
免棱鏡：400m
有棱鏡精度：2+2ppm
免棱鏡精度：5+2ppm
測角精度：2"
新增技能：管線測量相關應用
地下管線點的數據采集及編碼：各種管線點可由新三鼎722R4L全站儀直接測量，由其直接記錄各種數據。在下個月的正式篇里，我們將正式介紹三鼎新722R4L的極坐標放樣在管線測量中的應用。
新722R4L 數據采集操作
在測量過程中，所有管線點均是全野外數字化采集，隱蔽點以“＋”字為中心，明顯點以井蓋中心為中心觀測，測量時將有氣泡的棱鏡桿立于管線點上，并使氣泡嚴格居中，以保證點位的準確性。
每一測站均對已測點進行站與站之間的檢查，記錄其兩次結果的差值作為檢查結果，確?？刂泣c和定向的正確性。
操作：

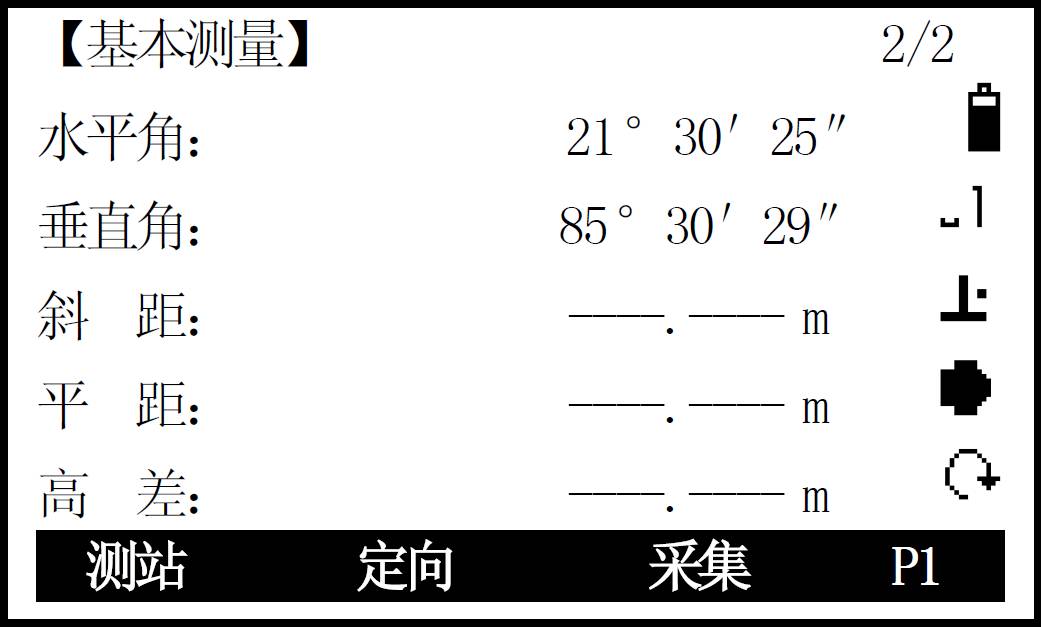

在基本測量[P1]功能中按F3[ 采集]

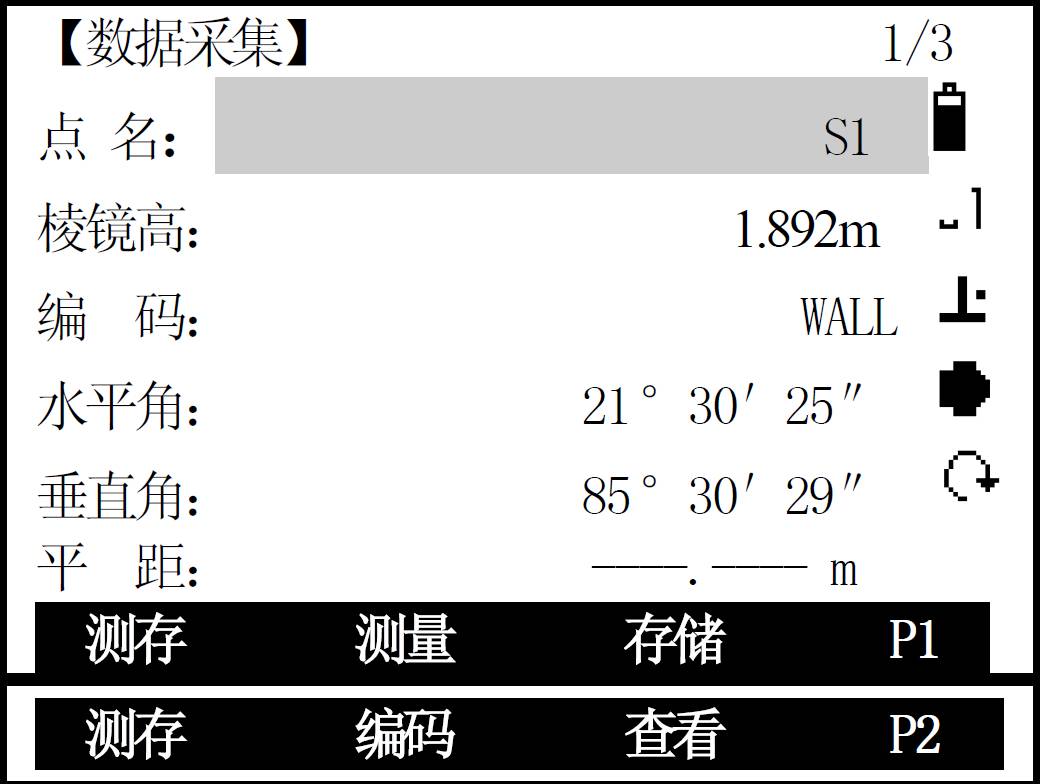

進入數據采集頁面，
●在此界面中可以用上下導航鍵移動光標分別對點名、棱鏡高和編碼進行編輯。
●在此界面還顯水平角、垂直角和平距。
●在此界面按[菜單]鍵可設置測站、定向和距離偏心。

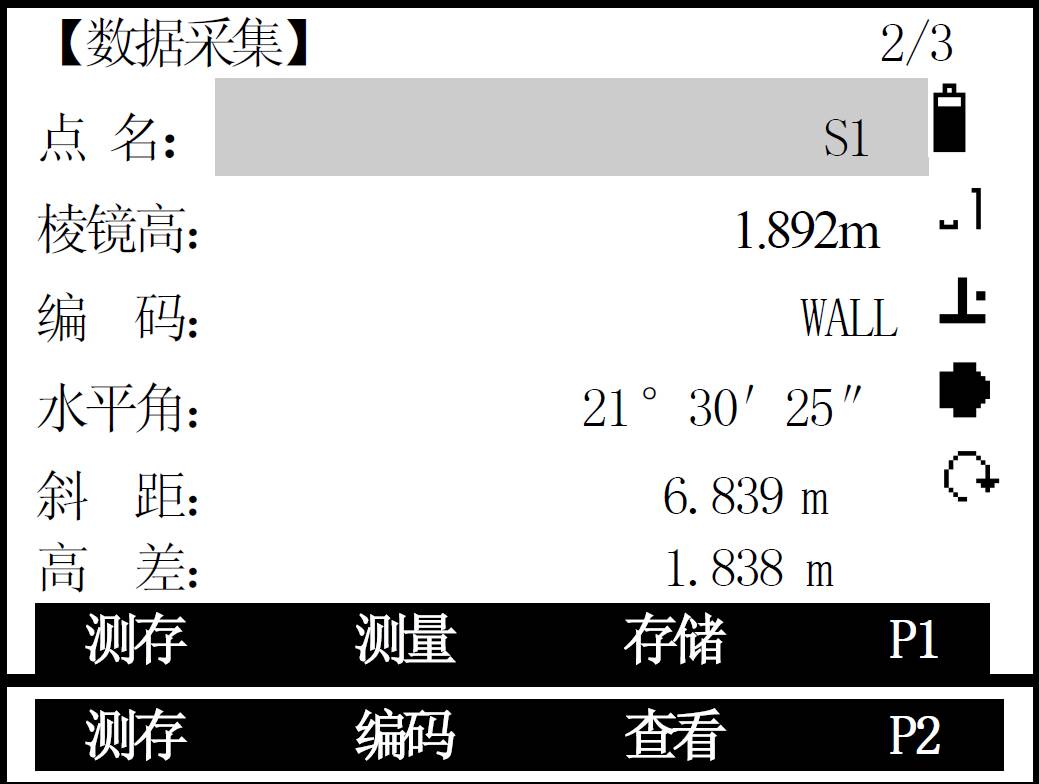

按[翻頁] 進入下圖“2/3”
顯示水平角、斜距和高差。

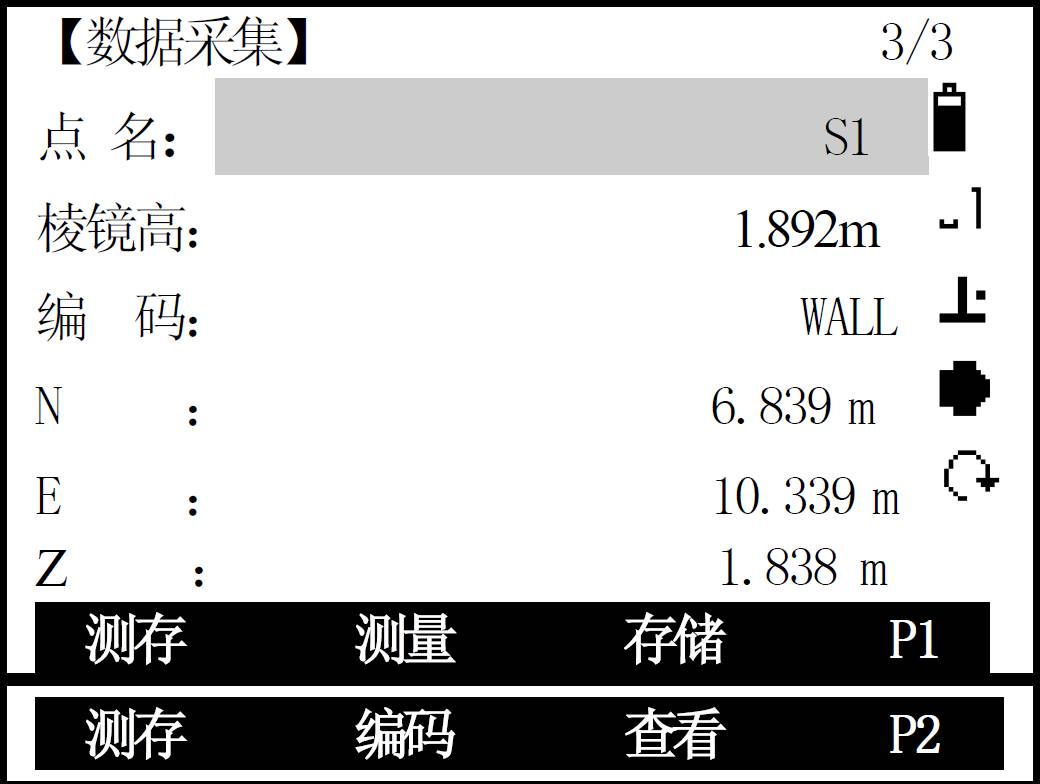

按[翻頁] 進入下圖“3/3”
顯示N(北坐標)、(東坐標)、Z(高程)。
編碼功能：
數據采集功能中除了能直接編輯編碼外，還能通過編碼文件調用編碼。

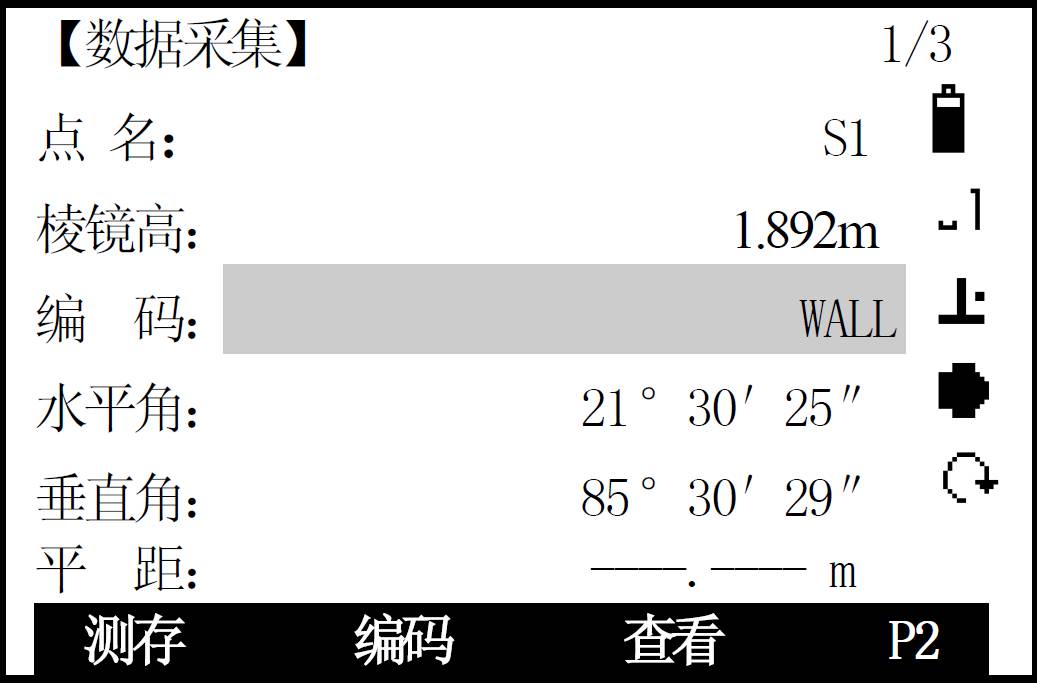

可以直接輸入編碼，也可以按F2[編碼]，進入編碼列表中調用。

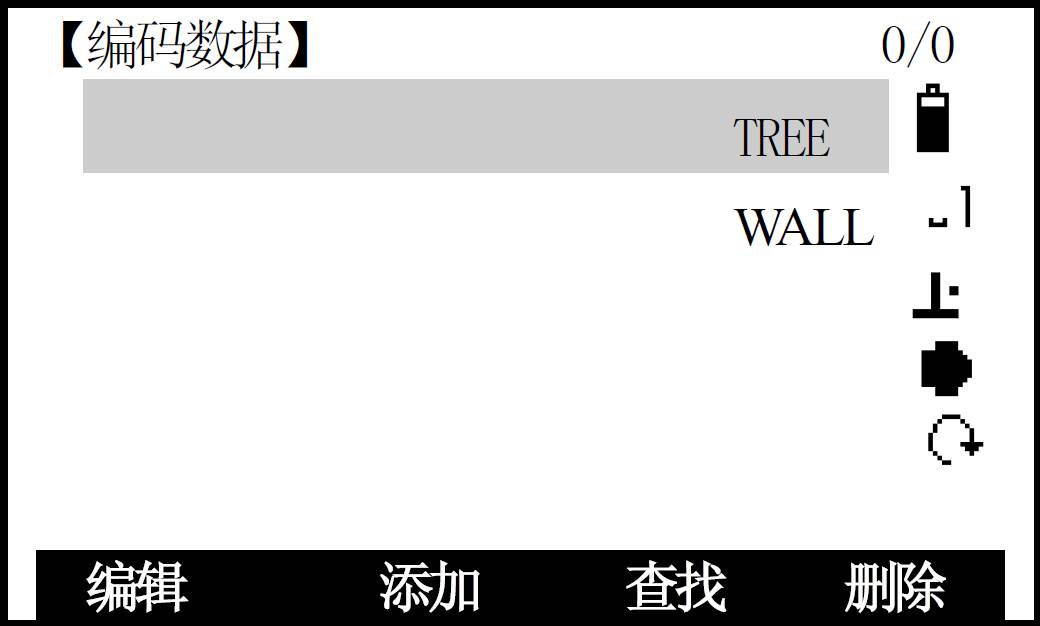

按F2[編碼] 進入下圖
用上、下導航鍵選擇編碼，按ENT鍵確定；左、右導航鍵翻頁查找。
其他注意事項
1.質量保證措施
1、測量作業的各項技術按相關規范進行。
2、測量人員全部持證上崗，并做好班前技術交底。
3、進行場地的測量儀器設備，必須檢定合格后且在有效期內標識保存完好。
4、業主提供的施工圖，測量樁點等必須經過核算校核，才能成為測量依據。
5、加強現場內的測量樁點保護，所有樁點均明確標識，防止用錯。
6、嚴格執行“三級檢查制度”在作業組全部完成外業之后，對本工程進行全面檢查驗收。
2.安全管理
1、所有工作人員必須熟悉本崗位的安全保護規定，做到安全生產。
2、開工之前必須有針對性地組織好安全教育工作。
3、需要上路做業施工人員必須穿好安全標志服，遵守交通規則。
4、對排污管道、燃氣進行調查施工時，要注意有毒、有害氣體，發現異常要采取保護措施方可作業。
5、嚴格禁止在易燃、易爆管道上進行直接法和充電法作業。
6、進行釬探時，必須用探測儀對釬探點及周圍進行探測掃描，確認無電纜時才能進行作業。
7、打開窨井蓋作業時，井口必須有專人看管，調查完畢必須蓋好井蓋。
8、外業作業時使用的設備、圖紙、資料等不準離人，誰使用誰保管誰負責。
9、所有設備必須定期檢驗，隨時保養。
最后提交成果與資料
1、地下管線成果表（含電子版）。
2、1:500地下管線圖（含電子版）。
