結合**市**高層住宅小區建設實例，介紹該工程水平標高的測量技術，為高層建筑形體的施工測量提供了一種高效率、適用、范圍廣的方法。
工程建設中，施工測量是施工各工序中非常重要的組成部分，目前一般高層建筑都是用水準儀控制高層建筑從基礎工程到竣工驗收各樓層及門窗洞口標高的。
**高層村民住宅小區2#、3#樓地下二層、地上十九層，建筑高度分別為60m,主樓為剪力墻結構，裙房為框架結構，基礎形式為筏板基礎。
本工程將碰到如下幾處重要水平標高控制情況：
1、將規劃單位提供的水準紅樁點引測為對該待建建筑有用的標高，這里我們引測為相對標高-1.0m。
2、通過相對標高-1.0m引測到基坑，用于基礎清土、基礎墊層等基礎的施工。
3、將標高引測到樓層墻體用于控制樓層高度、主體主體工程和裝修工程。下面將一一說明該工程水平標高控制方法。
1、規劃紅樁點的引測
規劃單位提供的標高在待建建筑物的大門口外路邊的信號燈桿下，高程為73.851m，該點和自然地坪相差不大，而該建筑物的±0.000標高為76.1m，與規劃單位給出的標高相差2.249m，高于自然地面2m多，決定使用水準儀確定建筑物的絕對標高75.1m，相對標高為-1.0m,并把該-1.0m標高引測到小區圍墻和已建建筑外墻上。

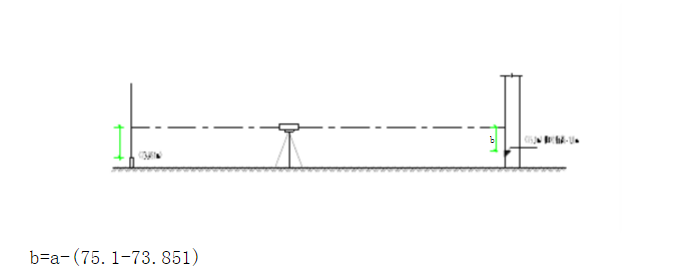

根據儀器的水平視線，在紅樁點上的讀數為a，引測-1.0m時計算的出的b點。希望在施工中都測幾次，求加權平均數。
2、基坑工程標高控制

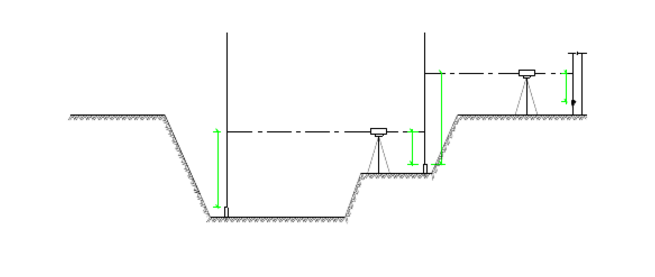

該工程2#樓、3#樓為地下二層，墊層頂標高為-7.5m，5m的塔尺難以測到基坑底，選擇采用二次儀器架設方法引測。
X=7.5-1+M+Y-N
為尋求精確，再反復進行兩次，求加權平均數。
3、基礎工程標高控制
本工程澆筑砼頂標高為-6.5m，在基礎暗柱和框架柱上的鋼筋上用三鼎DSZ3水準儀測出-6.0m的標高，比澆筑完畢的砼面高50cm，施工單位稱為“50”線。
工人通過每一間房的四個角的“50”線拉線，控制砼地面的平整度和標高。
同樣支負二層和負一層頂板也都是通過鋼筋上的50線來控制平板的水平標高的（鋼筋盡量選擇焊接粗鋼筋，用油漆涂在50線的位置上）。
4、一層以上墻體、平板標高的控制
考慮到一層以上鋼筋較細，鋼筋都是采用綁扎施工， 50線又都在澆筑墻體前確定，澆筑工程中鋼筋之間的搭接不牢固，導致綁扎鋼筋中上層鋼筋的下沉， 水平標高偏低，不準確。
那么怎樣才能控制好上層水平的標高呢？

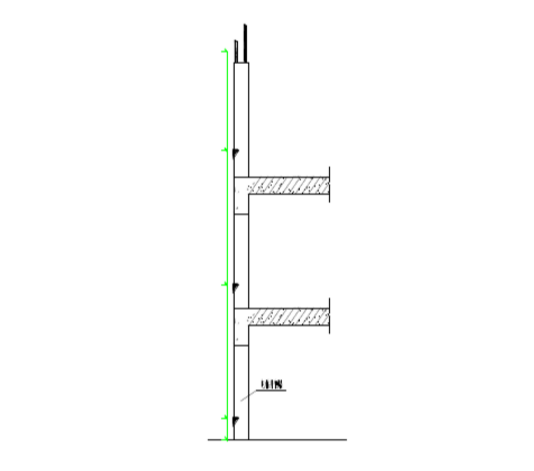

我們選擇在電梯井內墻邊的50線標高用鋼尺向上拉一個層高的方法來控制以上每層樓的標高。
（1）、先將+0.5m標高引測到一層建筑的電梯井側墻邊，用油漆標注一顯眼的紅倒三角。
（2）、再通過該+0.5m標高引測到該層樓的所有內墻面上，工人師傅利用該水平標高支設頂板、梁。
（3）、用剛尺在電梯井內側向上翻一個層高，在上一層樓電梯井暗柱鋼筋上標注上一層的50線，待工人支完平板后，再在支設好的平板上用水準儀抄設50線，該線用于砼找平和安裝線盒的預留。
通過以上的方法就能實現每層層高的傳遞，通過和以往在鋼筋上抄設水平比較，平板支模的平整度和標高的準確上面都有所提高。
彈在墻壁上的50線還可以用于2次結構，砌筑墻體時門窗洞口標高的確定，地面和頂棚施工時找平。

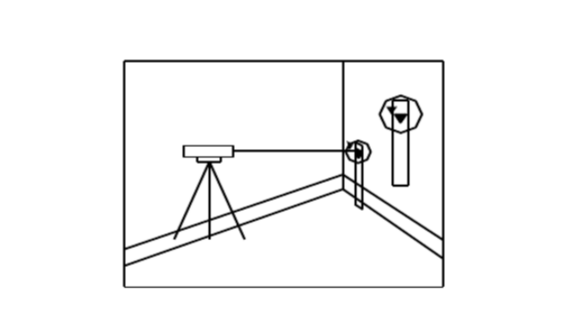

在墻體上引測50線時，由于塔尺比較笨重，專門制作了一個小木條，在引測時，將小木條上下移動，以確定紅三角上口和水準儀視線一線，用鉛筆在小木條上劃出與50線的重合處，再將小木條放在其他沒有引測50線的墻面上，抄設50線，用墨斗彈線。
為便于區別水準儀的十字絲和紅三角上口是否一線，特意在木條每邊留5mm，用以消除視覺差。
通過本方法對本工程的標高控制，在施工過程中取得了良好的效果，為施工總進度積累了寶貴的時間。
隨著各種施工方法的涌現及在建筑施工中的廣泛應用，通過不斷的研討及總結施工經驗，高層建筑在標高控制方面將日益成熟。
（完）
