系統整體介紹
三鼎D18智能打樁系統以北斗高精度定位技術為依托，對樁心點的測量和控制能達到小于3cm的精度，實現了打樁工程的可視化、自動化與智能化，在工程行業中得到廣泛的應用。
經多方用戶反饋：
該系統精度高、穩定性好，性能指標均能達到用戶的要求，該系統采用南方公司生產的SM39系列北斗高精度定位主機作為主要定位與姿態監測的基本設備，配合南方打樁導航控制軟件，實現了工程中的打樁定位、導航功能。系統也可以配上其他輔助設備，以滿足更高要求的斜樁和全自動打樁顯示、監控等需求。

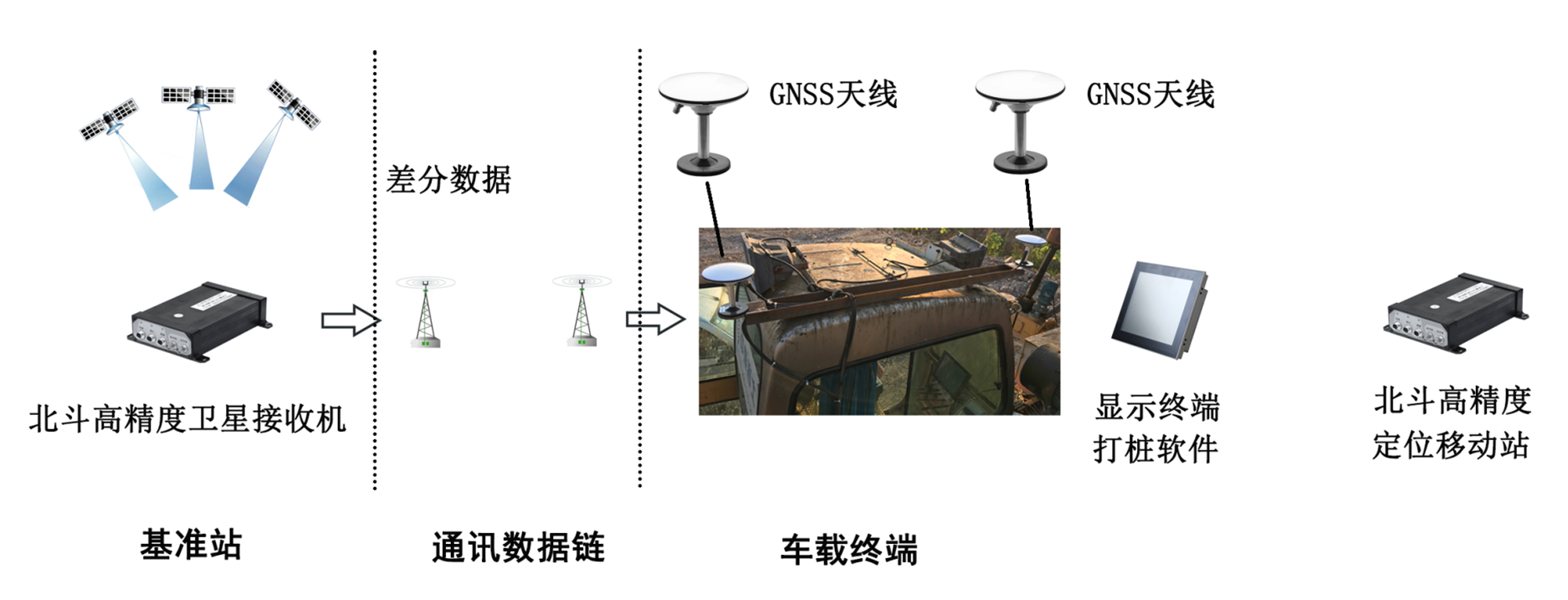

三鼎D18高精度智能打樁系統采用南方高精度一體雙天線模式接收基站的差分改正數據確定并解算前后天線坐標與姿態，通過專業的打樁軟件來實施打樁放樣，系統高度集成，界面清晰明了操作簡單方便，在短時間即可完成打樁作業。

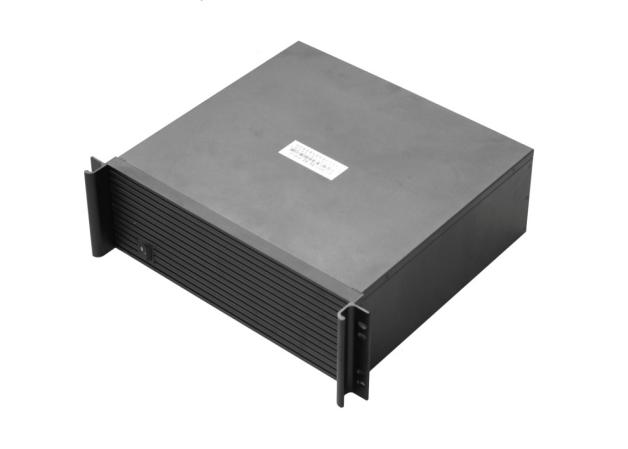

SM39系基準站技術指標
SM39系列北斗高精度定位主機，是針對工程機械定位的特點，依托南方公司多年來對精密測量?jī)x器的深厚積累研發而成的基準站專用主機。
主機采用嵌入式Linux系統，集數據采集存儲、數據通信傳輸、智能供電及防雷功能于一體，綜合解決了工程中系統運行復雜環境的諸多難題，提供整套的技術解決方案，廣泛應用于工程機械定位、駕考駕培、車輛調度等領域。
其高度的穩定性適用于作為基準站，其技術參數如下：
接收機精度指標
水平精度：±1cm+1ppm
垂直精度：±2cm+1ppm
碼差分定位精度：0.45m(CEP)
單機定位精度：1.5m(CEP)
接收機部分
220通道
BDS：B1、B2、B3
SBAS：L1C/A、L5
GPS：L1C/A、L1C、L2C、L2E、L5
GLONASS：支持L1C/A、L1P、L2C/A、L2P、L3
Galileo：GIOVE-A和GIOVE-B、E1、E5A、E5B
物理指標
外殼：堅固輕便的全合金外殼
等級：IP67(接收機)
尺寸：165mm×168mm×122mm (內置接收機尺寸)
工作環境
工作溫度：-40°C-75°C
存儲溫度：-55°C-85°C
處理器：Intel PXA270520MHZ 32BIT RISC CPU

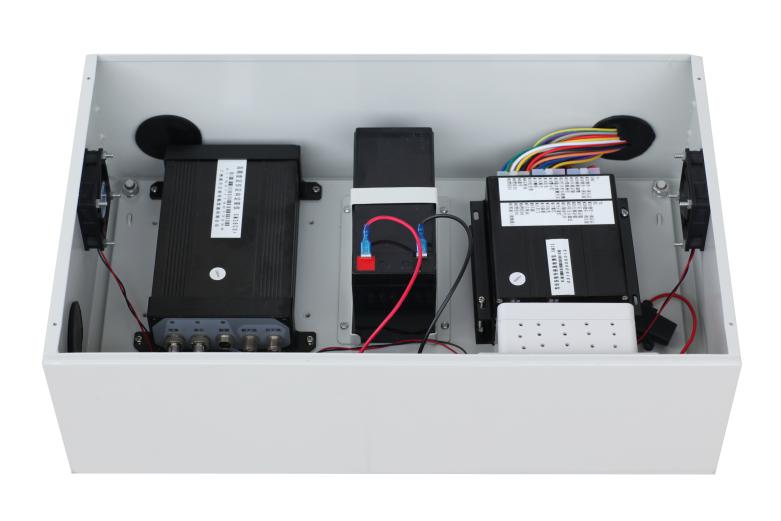

D18移動端技術指標
D18北斗高精度定向定位主機是南方集團專為工程機械操作研發設計，基于慣導技術，內置高精度衛星定位模塊，雙天線設計，大大提高了空間利用率。結合陀螺儀、加速計等傳感器，裝于工程車輛上時，可通過融合算法，準確輸出工程車輛的位置、航向角、度仰角、橫滾角等姿態信息，在凈空條件惡劣的GNSS信號受到遮擋時，可以由慣性導航模塊繼續推導出準確的位置信息。
系統精度
航向：≤0.1°
姿態：≤0.03°（靜態） ≤0.1°（動態）
位置：差分定位1cm+1ppm
器件特征
速度精度：0.1km/h
陀螺量程：±360°/s
陀螺零偏穩定性：≤0.1°/h
陀螺零偏重復性：≤0.1°/h
加速度計量程：±16g
零偏穩定性：0.1mg
GNSS數據刷新率：1～10Hz可選
主板性能
最大速度：≤599m/s
重捕獲時間：≤2s
波特率：9600-115200bps可選
物理特性
供電電壓：9～36VDC（寬電壓）
工作溫度：-40℃～+65℃
物理尺寸：182mm×53mm×134mm
D18產品功能特點
（1）工業三防設計，適用于各種惡劣環境。
（2）完整、自動輸出工程導航的結果，提供全方位解決方案。
（3）雙天線設計，成本低、精度高、無累計誤差。
（4）不受磁場環境影響，無慣性漂移。
（5）北斗雙主板、雙天線設計，定位更精確、導航更加科學合理。
（6）慣導技術應用，適應起伏面場，在惡劣地理環境下更具有優勢。
（7）通訊方式靈活多樣：電臺、WIFI、移動通訊（全網通）。
（8）具有軌跡記錄、實時回傳、斷點記錄功能。
（9）簡單快速掌握手機短信控制主機。
（10）主機特有的防盜保護功能，輕松實現無人值守。

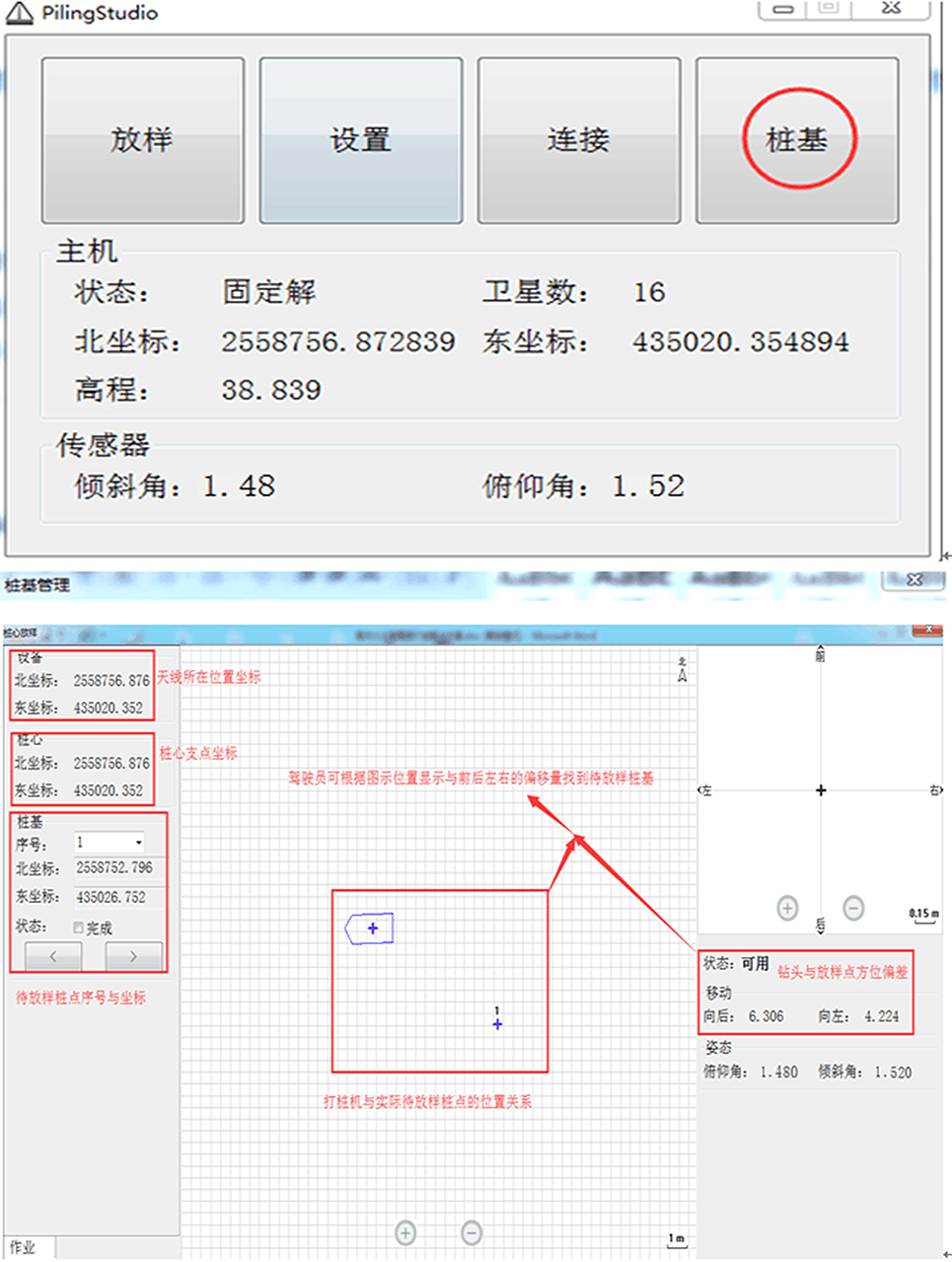

三鼎打樁軟件
軟件設計遵循簡單易用原則，第一次工作時，設置并保存參數，后面可直接調用，初次打樁的工作流程示意圖如下：
初次校準之后，基準站如果沒有移動，那么后續工作可以直接由打樁作業開始，不用進行校準。
軟件特點：
（1）坐標系統轉換功能：具有多種投影參數選擇和四參數和七參數轉換和坐標校正功能。
（2）刪除內容的選擇與定義功能：對于施工導航圖形與施工記錄點的局部修改或刪除功能。
（3）固定偏差設置功能：提高定位系統與當?shù)刈鴺?biāo)系的重合精度，確保施工導航定位的實際精度和施工質量。
（4）導航界面的背景比例縮放功能：各種文字顯示縮小到一定程度后會用方框表示，或以點表示。
（5）多種功能的擴展與集成：軟件預留了許多功能的擴展接口，適合用戶增加或擴展其它設備的接入，為打樁機集成多種打樁所需功能。
（6）樁位編輯定義功能：在軟件上定義樁心坐標。
（7）高度可定制性：可根據客戶需求，現場情況等進行功能定制。

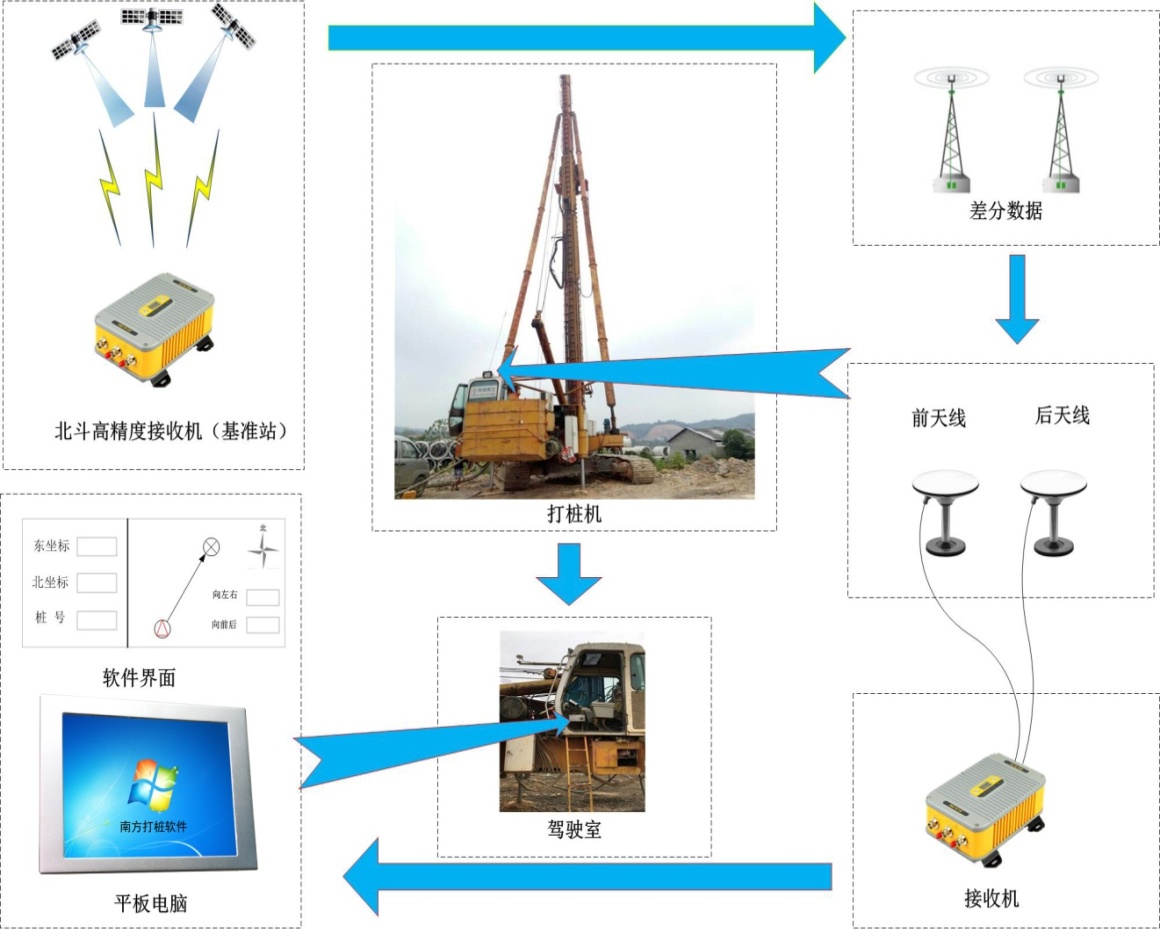

打樁系統基本配置簡圖如下：

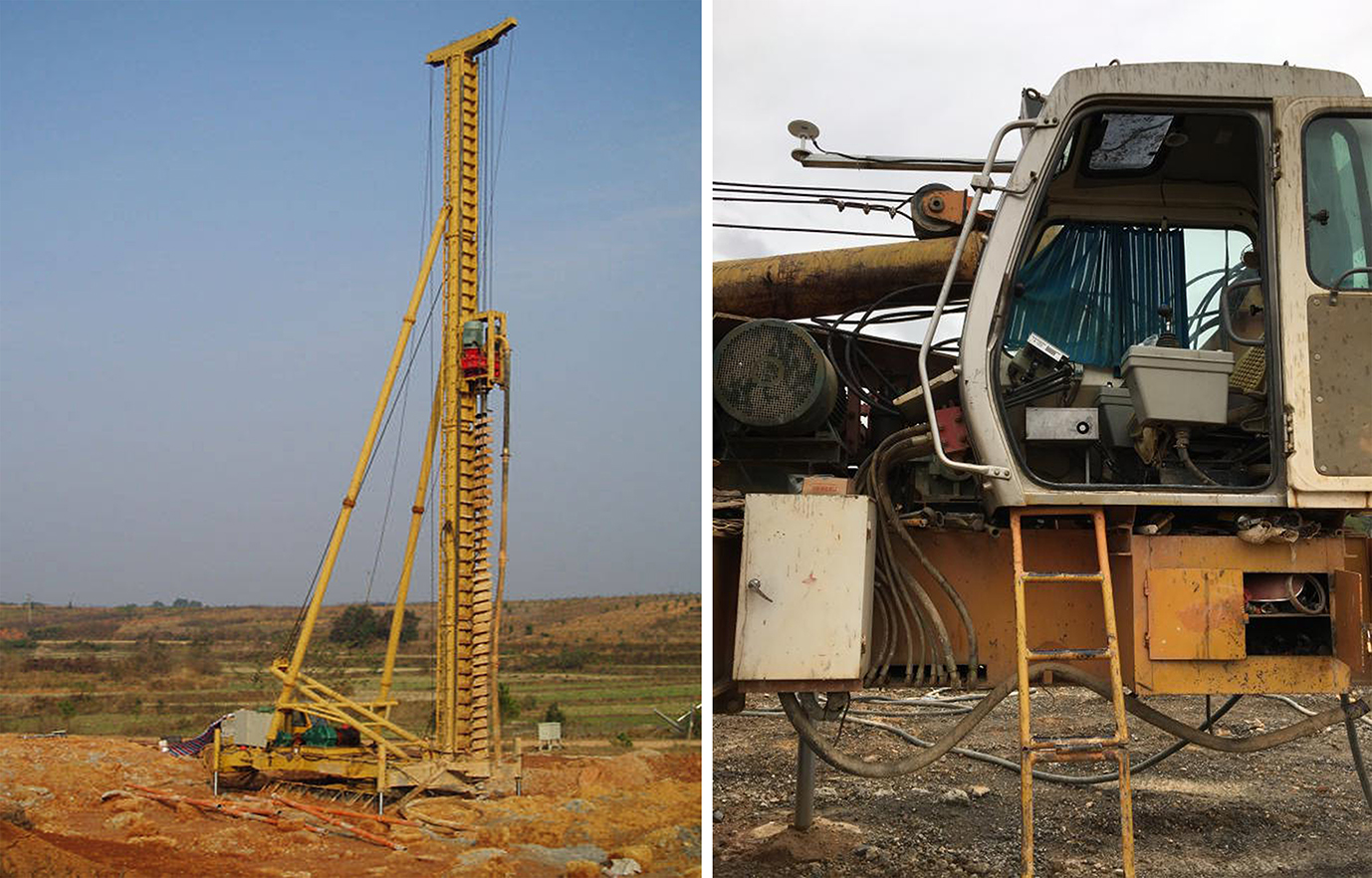

圖：江西省景德鎮市智能打樁系統

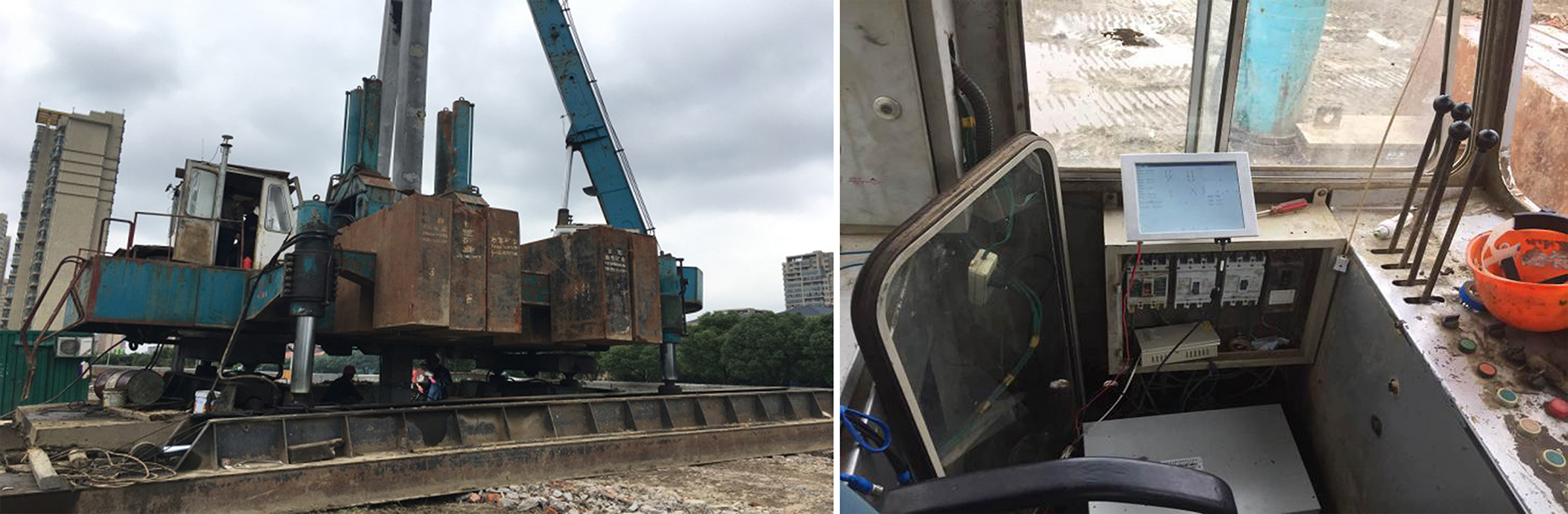

圖：浙江省嘉興市海寧縣液壓智能打樁系統

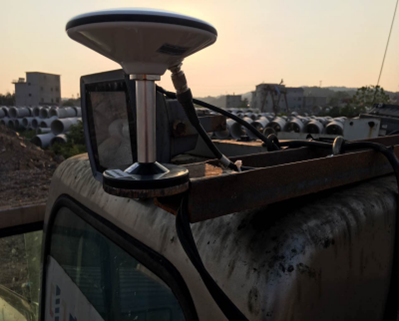

圖：廣西省桂林市智能打樁系統
系統產品整體優勢
（1）作業效率、質量的提高。操作員根據平板上顯示的導航而移動打樁機，能快速高效找出打樁點；
（2）軟件簡單易用。操作員能夠很快地學會軟件的使用，一個新的操作員的工作效率能夠接近熟練工；
（3）減少誤差。沒有誤差累計，每個打樁點的精度都到能達到3cm的精度；
（4）減少安全隱患，降低人力成本。機器下方不需要測量員配合。
（5）防盜保護功能?？蓪⒅鳈C(jī)的活動區域指定在特定范圍內，超出該范圍則立即鎖定主機，同時推送報警主機位置信息，輕松實現無人值守。主機被鎖定之后，必須輸入預設密碼才能正常工作。
（完）
