電力GIS采集要求
空間坐標采集內容
配電桿塔：配電塔、鋼桿、水泥桿。精度< 1米
輸電桿塔：輸電塔、鋼塔。精度<3米
配電站房：開關站、環網柜、箱式，精度< 1米
配電站房：變壓器、電纜分支箱，精度< 1米
地下電纜井：中心的空間坐標。精度< 0.3米
桿塔的采集要求

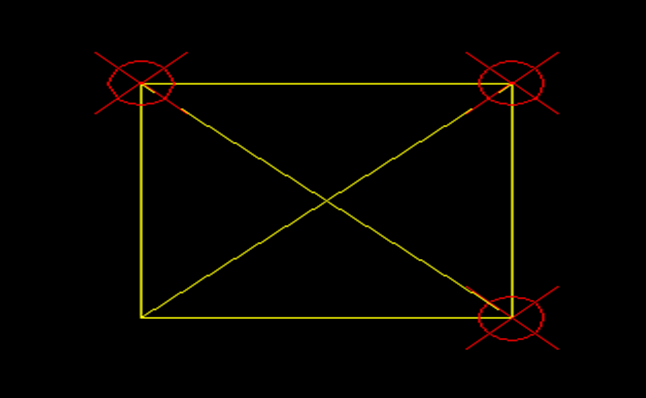

配電塔的空間坐標采集：
通常情況下，配電塔是有四個角，需采集配電塔其中三個點，來計算配電塔幾何中心坐標。

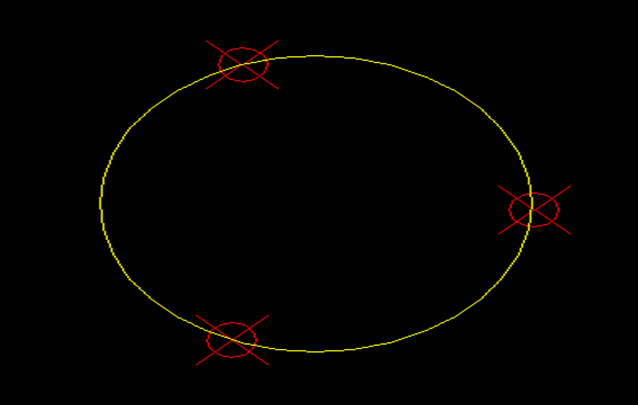

鋼桿的空間坐標采集：
通常情況下，配電塔是圓形建筑，需采集配電塔其中三個點，來計算配電塔幾何中心坐標。

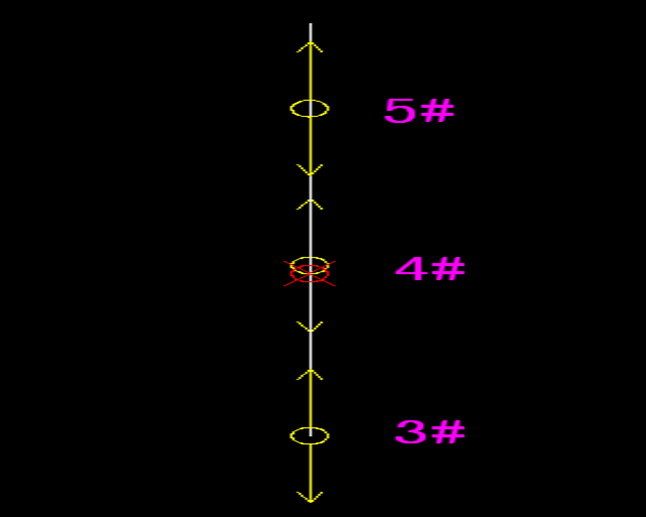

水泥桿的空間坐標采集：
直接靠近水泥桿采集一點，采集點取線路走向小號側。
配電站、變電站采集要求

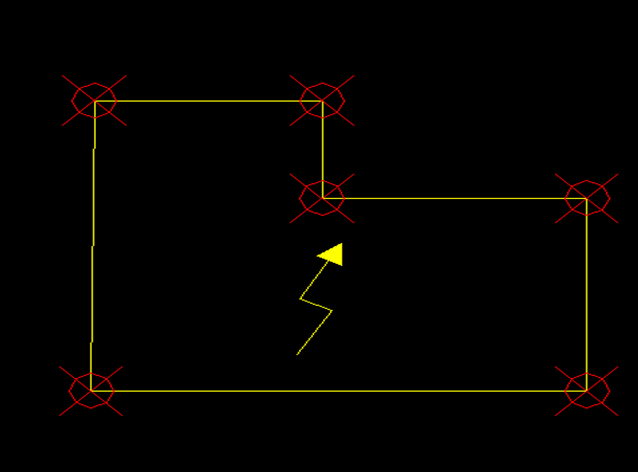

配電站、變電站空間坐標采集：采集配電站或者變電站站址每個拐點坐標，或者采集該站址所占地外圍坐標。
地下電纜井采集要求

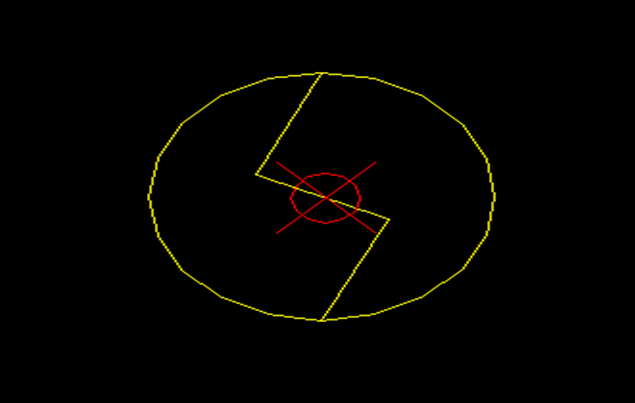

地下電纜井的空間坐標采集：直接采集地下電纜井中心的空間坐標。
特殊條件下解決方案

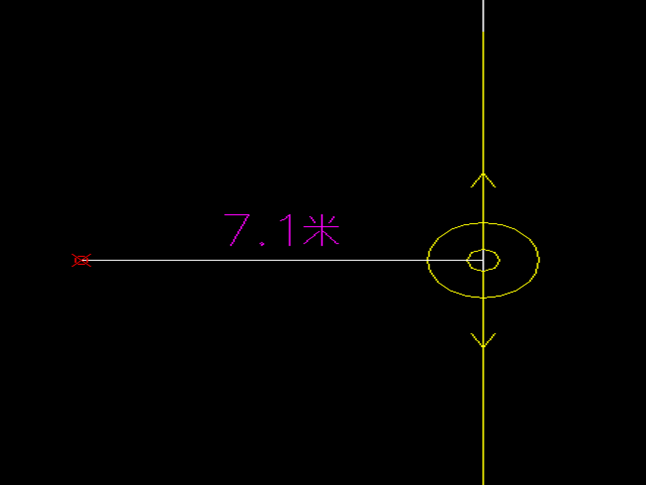

無法接近的電力設備或在電力設備下采集設備信號弱的狀況時可用如下辦法：
通過RTK與全站儀配合確定點坐標法。通過RTK接CORS得到CM級坐標定位，以該點作為全站儀作業的已知點，通過無棱鏡作業測量電力設備坐標。
圖像采集內容
1.桿塔照片拍攝要求及照片命名原則：
每個桿塔拍攝3張（分別為桿塔全貌、桿塔塔頭、桿塔塔牌）照片。
桿塔全貌：要求不要拍到采集人員，照片能清晰的看到桿塔的全貌，桿塔應位于照片的中間位置，并平行或垂直照片的兩側。
桿塔塔頭：要求清晰的看到完整的塔頭以及塔頭上的相關設備，拍攝的塔頭位于照片的中間位置并平行或垂直于照片的兩側。
桿塔塔牌：要求居中，清晰，拍攝的塔牌平行或垂直照片的兩側。
照片命名：拍攝的照片需按照統一規范進行命名。
2.配電站房拍攝要求:
每個站房拍攝1張能清晰看到配電站房的全貌照片（站房全貌），1張能清晰看到配電站房銘牌的照片（站房銘牌）。
注：
站房無銘牌的請專工確認名稱或根據線路圖來確定名稱。
配電站房全貌：要求清楚的看到站房的全貌，站房位于照片的中間位置，站房的邊緣應平行或垂直于照片的兩側。
配電站房銘牌：要求拍攝的配電站房銘牌位于照片的中間位置，照片應清晰并且配電站房銘牌邊緣應平行或垂直于照片的兩側
照片命名：拍攝的照片需按照統一規范進行命名。
3.檢查井/工井拍攝要求
拍攝1張能清晰看到檢查井/工井井蓋全貌的照片，井蓋所占范圍應至少為其照片面積的三分之一，檢查井/工井井蓋位于照片的中間位置，照片頂部應于檢查井/工井的現場實際北方向保持一致.
