一、藍牙連接
藍牙連接有兩種方式，一種要先設置COM口，另一種是藍牙管理器連接，第二種方法只有高版本工程之星有此功能。
?1、設置COM口方式

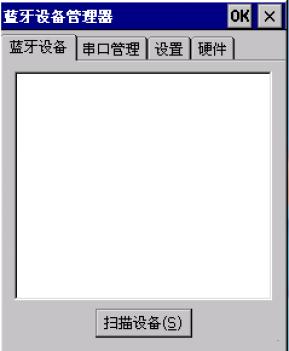

不進入工程之星，點擊左下角開始→設置→控制面板→Bluetooth設置，如下圖：
點擊掃描設備，將會在空白處顯示已經開機的主機編號，點擊編號前的“+”號，再雙擊串口服務，會出現兩種情況。
?第一種如下圖：
選擇串口號，記住哪臺儀器對應的哪個串口。然后依次點擊確定，OK。
?第二種如下圖：
將會進入到串口管理界面中，查看哪臺主機對應的哪個串口，如果沒有你所要連接的主機編號，則選中后點擊刪除，再回到藍牙設備中選擇串口，方法參照第一種情況。
?2、藍牙管理器連接
進入工程之星，點擊配置→藍牙管理器→掃描設備（如果已經有將要連接的主機編號，不用再搜索）→選擇儀器編號→點擊連接。
二、工程項目與坐標系統
?1、新建工程

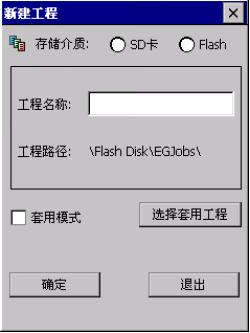

進入工程之星，點擊工程，新建工程。

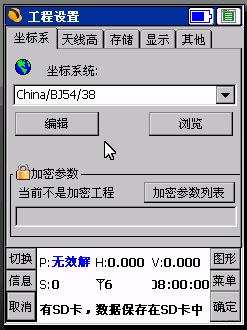

儲存介質按實際需要選擇，flash是手簿自帶內存，再輸入工程名稱，點擊確定，會彈出工程設置界面（如果沒有彈出，則點擊配置，工程設置），如下圖所示：
?2、坐標系統

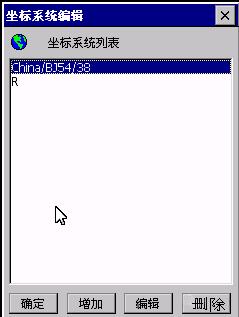

接上圖，點擊編輯，進入下圖所示：

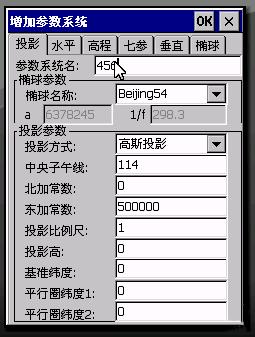

圖中所示坐標系統一般為默認的坐標系統。如果要修改，點擊編輯即可，如果想新建一個自己的坐標系統，則點擊增加，進入下圖所示：
參數系統名隨便輸入，一般按照項目名稱或者日期再根據實際需要填寫。橢球名稱和中央子午線根據圖紙要求或者甲方要求進行填寫，江蘇的中央子午線是120。其他項目不要改動，點擊OK退回到主界面。
三、主機設置
?1、主機模式設置
用藍牙連接主機（要設置哪臺主機就必須連接哪臺主機）。
?（1）工作模式設置
點擊配置→儀器設置→主機模式設置→主機工作模式設置→選擇基準站或移動站→確
定。此方法是修改主機工作模式的，工作模式包括基準站、移動站、靜態。
?（2）數據鏈設置
點擊配置→儀器設置→主機模式設置→主機數據鏈→選擇電臺或網絡或外置→確定。此方法是修改主機數據鏈的，數據鏈包括內置電臺、外置電臺和網絡。
?（3）電臺或網絡設置
如果用電臺就把數據鏈設置為電臺或外置電臺，如果用網絡就把數據鏈設置為網絡。
電臺設置，數據鏈設置為內置電臺后，在主界面點擊配置→電臺設置。當前通道號顯示的現在所用的電臺通道，切換通道是選擇好通道后，點擊切換就會切換到你選擇的通道。外置電臺的通道在外置電臺上的按C按鈕選擇。

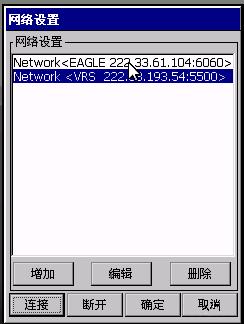

網絡設置（必須要有流量的手機卡插入主機中），數據鏈設置為網絡后，點擊配置→網絡設置。進入后空白處會顯示默認的網絡配置，如下圖：

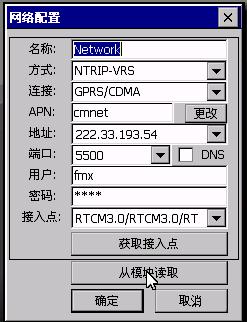

點擊增加，將會進入到網絡參數設置里，如下圖：
名稱可以自己隨便輸入，方便自己記住就可以。
方式有兩種，一種是NTRIP-VRS，另一種是EAGLE。
第一種是利用CROS網連接，基站是CROS站的，不用設置，APN、地址、端口、用戶、密碼全部由CORS站給出，輸入后點擊獲取接入點，獲取后選擇其中一個接入點，然后確定，等待參數寫入網絡模塊。
第二種是網絡1+1模式，基站與移動站設置一樣，方式選擇EAGLE，連接、APN不用修改，地址、端口輸入南方測繪儀器公司的服務器地址，用戶名密碼隨便輸入，接入點輸入基準站主機編號，確定，等待參數寫入網絡模塊。
兩種方式只能選擇其中一種，不管哪種方式，在參數寫入模塊后點擊連接即可。
?（4）基準站設置
點擊配置→儀器設置→基準站設置（若沒有，則先取消再進入）。進入后差分格式選擇cmrx，點擊“測片”右邊的按鈕，再點擊啟動基站。（如果啟動失敗，則說明基站沒有接收衛星）。啟動成功后自動退到主界面。
?（5）移動站設置
將主機設置為移動站后，如果數據鏈?zhǔn)褂秒娕_(tái)模式，將電臺通道號設置為基準站的通道號即可，方法參考電臺設置。如果數據鏈?zhǔn)褂镁W(wǎng)絡模式，方法參考網絡設置。
以上設置一次即可，之后如果不改變主機工作模式或者數據鏈就不用在設置了，開機后等待固定即可。
?2、主機模式的對應關系
基準站數據鏈為電臺或外置電臺時，移動站數據鏈為電臺，基準站數據鏈為網絡時，移動站數據鏈為網絡。使用CORS時，主機將作為移動站，使用網絡模式。
四、求轉換參數
?1、求轉換參數
求轉換參數需要用到兩組點坐標，一組為WGS84坐標（儀器未求轉換參數前采集的坐標），一組為當?shù)厥┕ひ蟮淖鴺?biāo)(甲方會給的已知點)，兩組坐標都要知道坐標數據和坐標位置。下圖為求坐標轉換參數界面，空白處將會顯示轉換的坐標。
?第一步

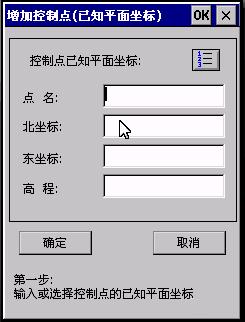

點擊增加，出現對話框輸入當?shù)厥┕ひ蟮淖鴺?biāo)數據，確定。
?第二步
這時有3個選項，第三個一般不用，第一個選項是要在轉換之前去采集已知點，采集好以后點擊第一個選項選擇第一步輸入的已知點相對應采集出來的點，依次點擊確定退回到求左邊轉換參數界面。第二個選項是，在求轉換參數時采集對應的點，建議用第二個選項。
?第三步
根據上述方法輸入第二組點，第三組點，第四組點。。。。。最少需要兩組點。
?第四步
所有點輸入完成后依次點擊保存，應用（保存時需要輸入文件名，如果提示超限說明坐標不能用）。
以上是在每個工程項目第一次使用儀器時必須操作的步驟，假設在一個工程項目第二次測量時，要使用校正向?qū)Чδ苓M(jìn)行校正。
?2、校正向?qū)?/span>

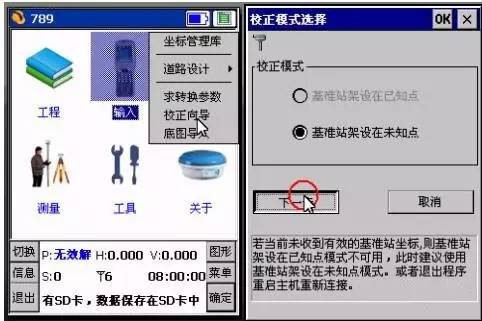

在主界面點擊輸入→校正向?qū)?/span>→選擇基準站架設在未知點→下一步

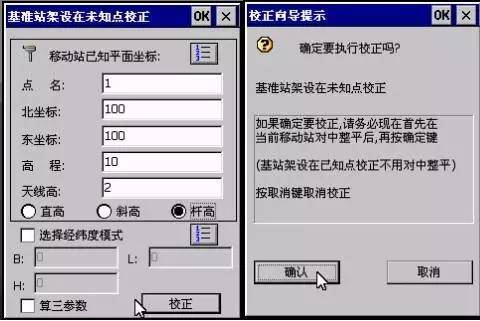

輸入校正點坐標→輸入天線高→選擇桿高→校正→把移動站放在校正點上對中整平→確認。
之后會提示校正成功，這時即可繼續測量。
五、測量
?1、點測量
在主界面點擊測量→點測量，進入后點擊A或者ENT鍵都可以保存移動站所在位置的點的坐標，進入界面后要注意修改點名及桿高，所有信息確認無誤后點擊確定就能保存。
?2、點放樣

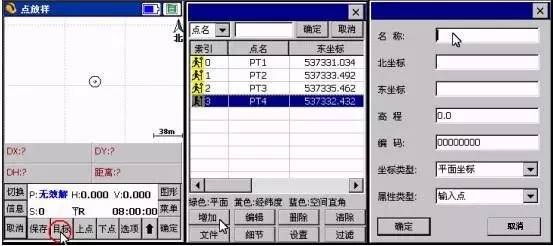

在主界面點擊測量→點放樣，進入后先看最下面有沒有文字，如果有，點擊目標，增加，輸入放樣點的坐標，確定，選中剛才輸入的點，再點右上角的確定，之后跟隨手簿上的指示
找到該放樣點。如果最下面沒有文字就點一下向上的小箭頭（選項右側）。
六、成果導出

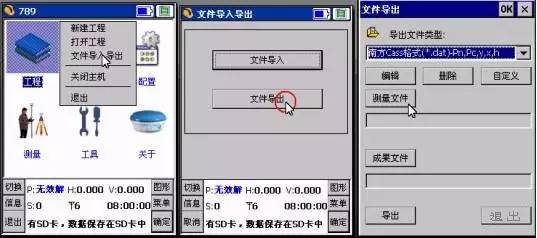

?在主界面點擊工程→文件導入導出→文件導出。
導出文件類型即導出之后的文件用什么打開，有南方CASS，CAD，TXT等格式，可以自己選擇適當?shù)奈募愋汀y(cè)量文件是選擇這次項目所測的數據，成果文件不用填，記住文件路徑即可，點擊導出，再用手簿連接電腦后復制到電腦上即可。
