三鼎STS-722系列
有722L、722R4L、722R6L大家非常的熟悉的這3種型號。
而今天叮叮要說的是400米與600米真的只有距離上的不同嗎？
跟著叮叮一起解開STS-722免棱鏡的秘密吧！
400米，適用于建筑放線
600米，適用于地形測圖
建筑放線
大致分三個階段：建筑物定位（放線）、基礎施工（放線）和主體施工（放線）。
房屋建筑工程放線是從建筑物定位開始的，一直到主體工程封頂都離不開施工放線。
地形測圖
按一定的投影方法和比例關系，將地面上所有的地物、地貌，經綜合取舍、用規定的符號，按相似的原理，縮繪在圖紙上的技術資料。圖上僅表示地物，而無等高線表示的地貌時，也稱平面圖或地物圖。
叮叮有話說
隨著測繪科學技術的發展和進步，現代地形圖的大量艱巨的測繪工作也已由傳統的野外白紙測圖轉向室內的航空攝影測繪和航天遙感測繪，并已逐漸邁向全數字化、自動化測圖。
因為地形測圖，房角，樓邊，陽臺，樹木，井蓋等物體的反射面較差，同樣是測量200米目標，400米儀器可能測不出來，600米就可以測量出來。
所以免棱鏡測程長不是為了測長距離，而是在同等條件下解決免棱鏡儀器測不了的物體。
要是建筑放樣范圍不大，短測程就可以了。
——來自一位金牌銷售員
推薦方案STS-722系列
?
1
產品特點

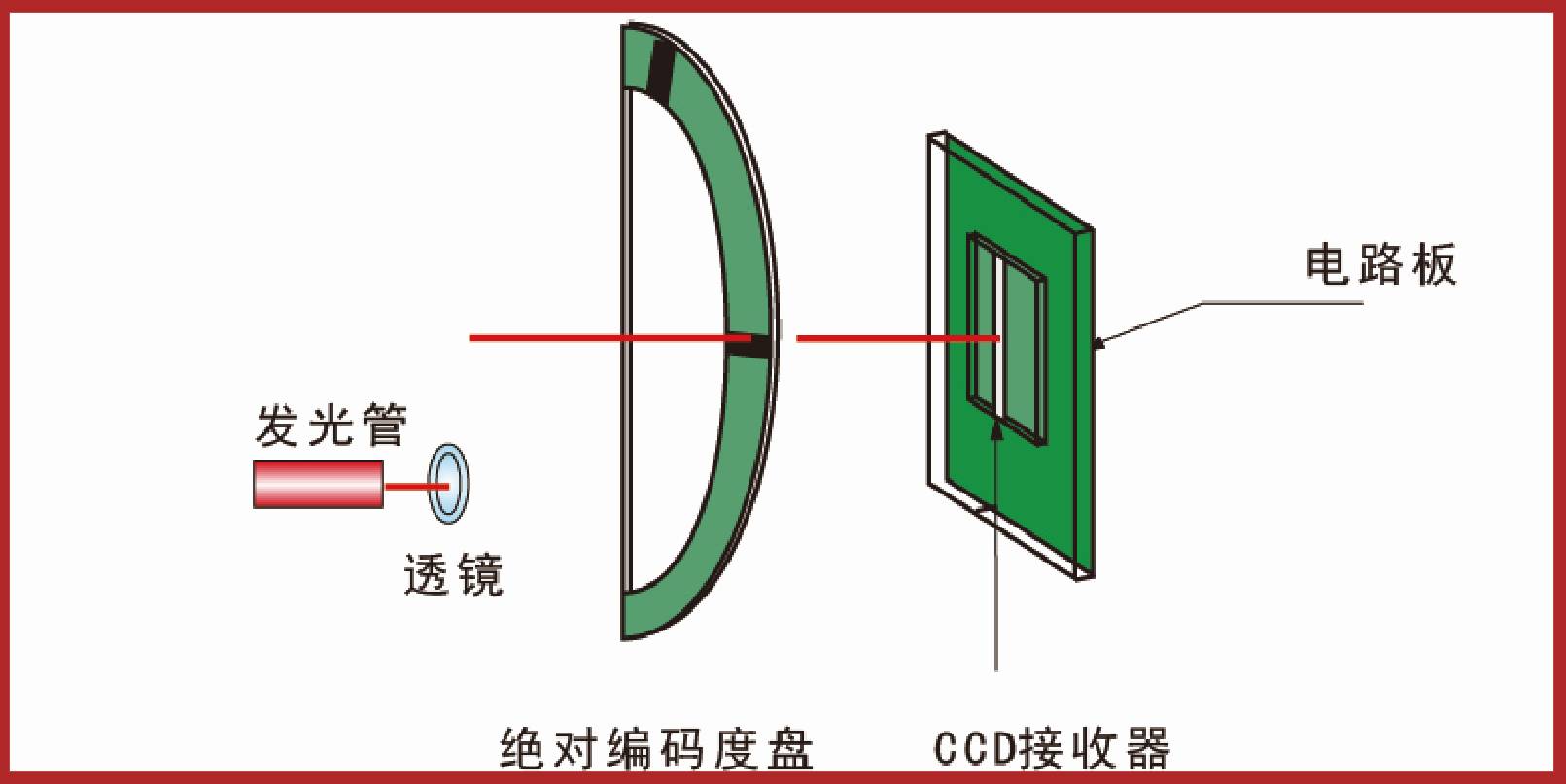

1絕對編碼測角
開機無需初始化，可避免測量工作中因掉電式關機造成的數據損失。提高測角精度和穩定性。
▼
▲
2

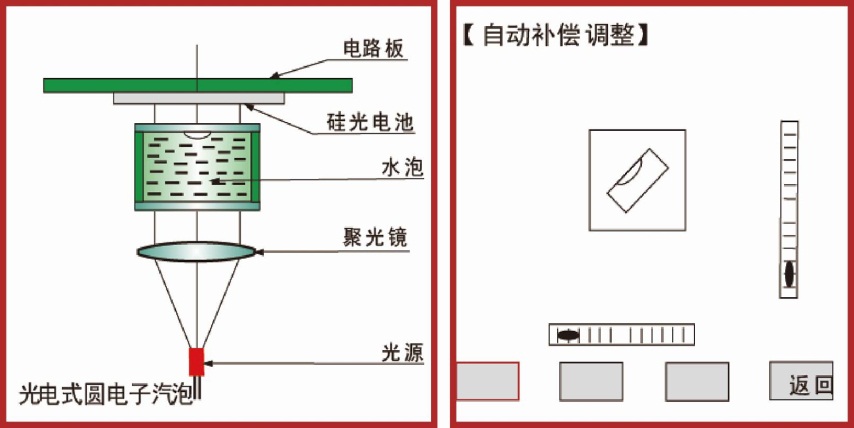

雙軸液體光電式電子補償
國際先進的雙軸補償技術，水平、垂直兩個方向同時補償，自動消除誤差。圖形化電子氣泡，一目了然。
▼
▲
3

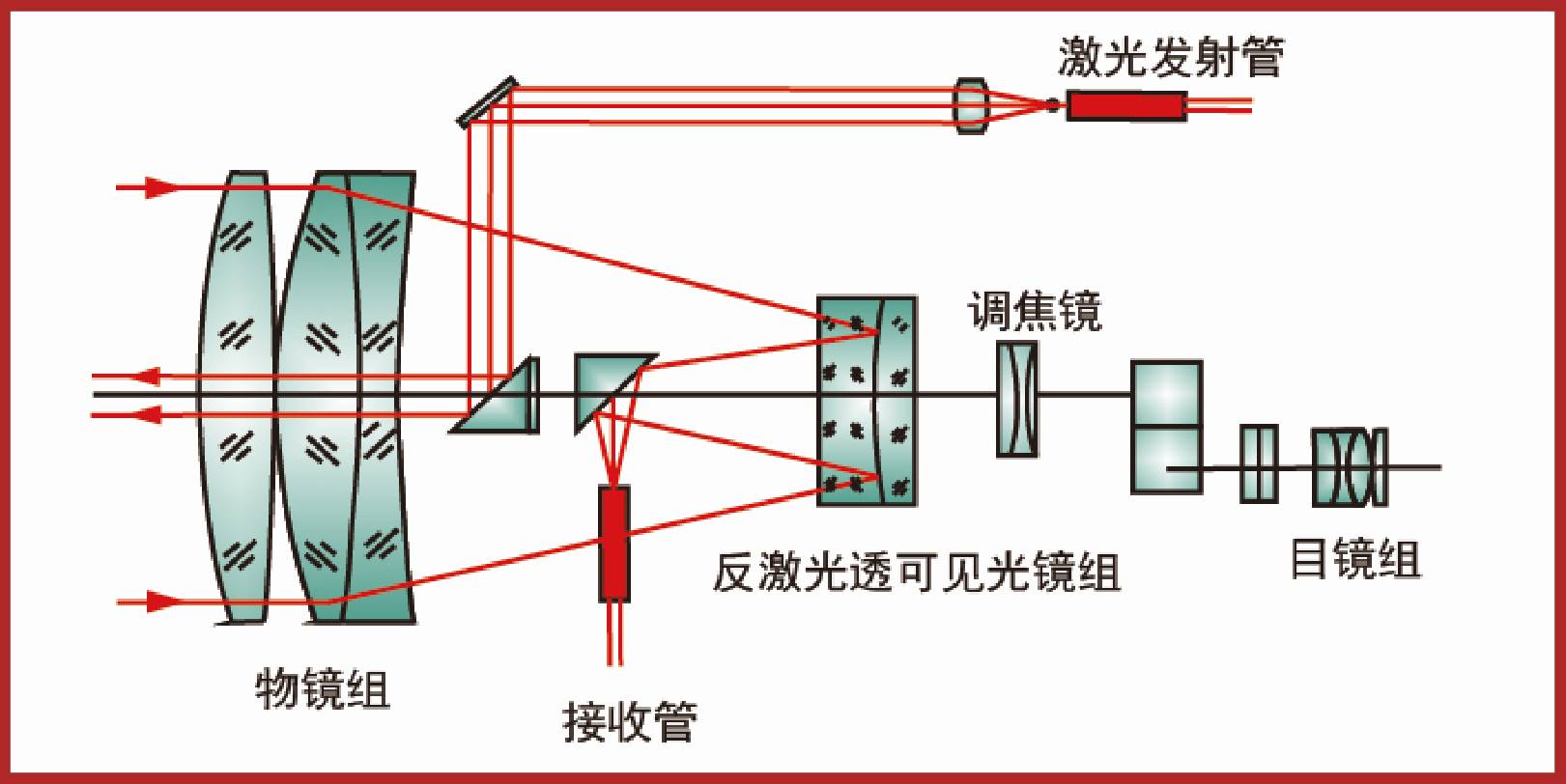

激光免棱鏡測距
點發射面接收，測程更長;
速度快：精測0.3秒，跟蹤0.1秒;
722L，單棱鏡3000m。
722R4L，免棱鏡測程400m，單棱鏡5000m。
722R6L，免棱鏡測程600m，單棱鏡5000m。
精度高：
測距精度：2+2 ppm。
測角精度：2″。
▼
▲
4

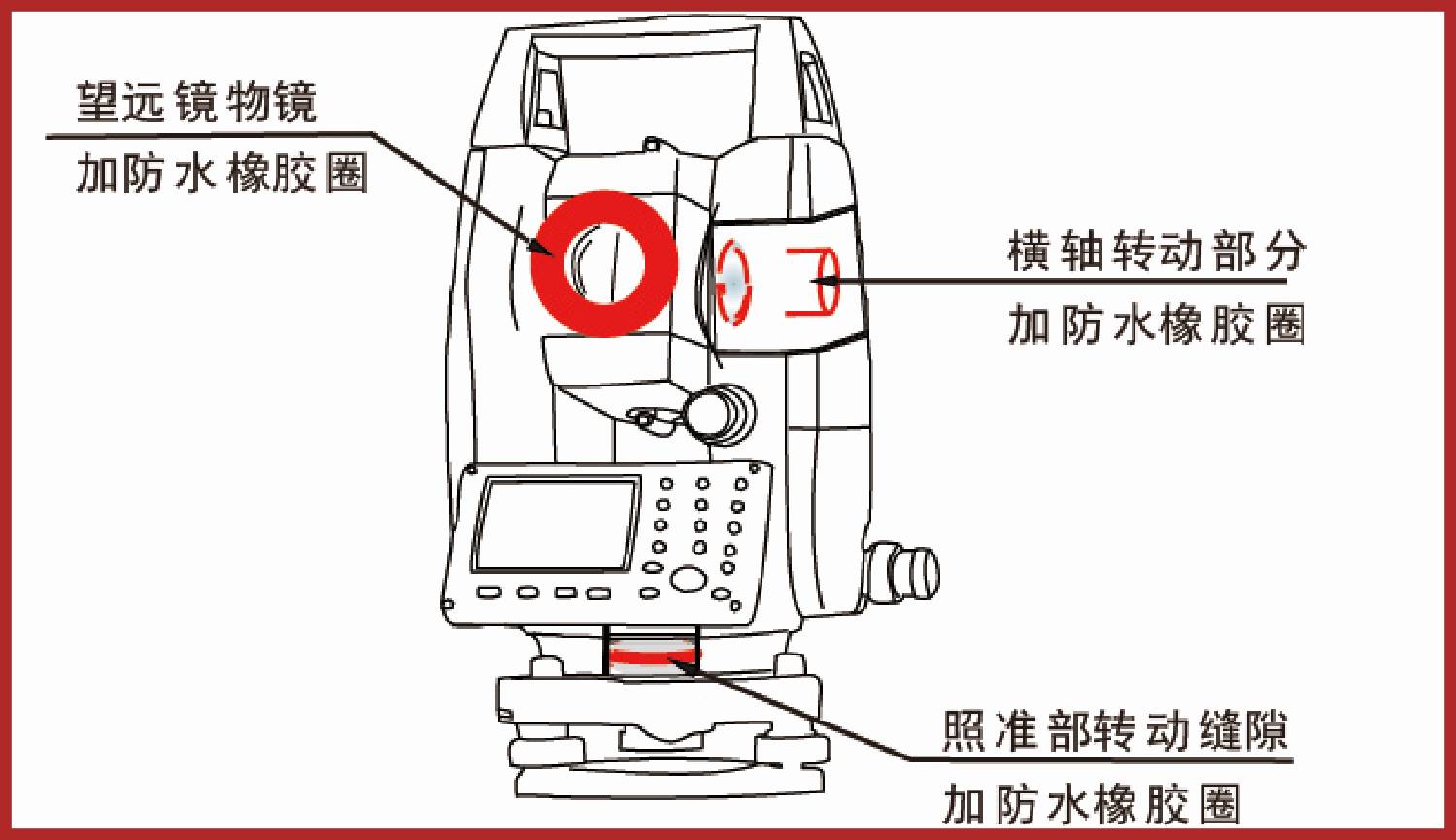

IP55級防水防塵設計
電池采用內嵌式設計，橫豎軸系、面板、望遠鏡調焦等關鍵部位均采用防水橡膠圈保護，保證適應各種惡劣環境。
▼
▲
5
激光指向
不測距時激光束也可常開，便于在隧道等弱光環境照準目標。
6
激光對中
采用可見激光光束，直接照準需對中控制點，免去調節目鏡的繁瑣操作，提供工作效率。
7
超大內存
儀器自帶內存4M可存儲約40萬個點，標配8G SD 卡，升級可擴展至32G。
8
便捷通訊模式
SD卡、USB兩種種數據通訊模式。
9
大屏幕，大按鍵
8行數據顯示，方便數據錄入與查看。
絲桿螺距
由0.35MM改為了0.25MM.
微調幅度加密，目鏡對準更精確。
2

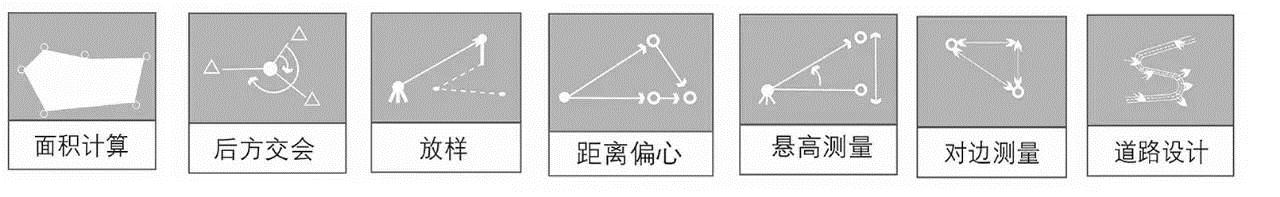

精簡的測量程序
▼
▲
1
道路設計
可利用直線、圓弧、緩和曲線和交點四類要素編輯道路的平面和高程設計值。道路放樣功能可以方便快捷的根據道路里程樁號定出中樁、邊樁和斜坡邊界的位置。
2
面積計算
面積測量程序可以實時測算目標點之間連線所包圍的面積和周長。目標點的點數沒有限制，參與計算的點可以實時測得，從內存中選取，也可從鍵盤中現場輸入。
3
懸高測量
有些棱鏡不能到達的被測點，可先直接瞄準其正下方基準點上的棱鏡，測量平距，然后瞄準懸高點，測出被測點的高差?？捎糜跍y量高壓線、橋梁等構筑物的凈空高。
4
放樣
放樣點的數據可以由現場輸入，也可以調用全站儀內存的數據。內存數據可以通過計算機上傳并保存在全站儀中。同時可以查看極坐標、正交和坐標差放樣的偏差值。
5
對邊測量
該程序可以實時計算2個目標點間的斜距、平距、高差和方位角。參與計算的點可以實時測得或從內存中選取，也可以從鍵盤人工輸入的。用戶可以有折線對邊和射線對邊兩種選擇。在測量過程中，最后兩點可以即時進行對邊的檢查。
6
距離偏心
在在棱鏡無法到達或障礙物后的點位，可通過觀測與其相鄰的可視點位后，通過相對關系，如角度、距離，推算出這些視線無法到達的點位的坐標。偏心測量包括距離偏心、角度偏心。
7
后方交會
在待定點上設站，向三個已知控制點觀測兩個水平夾角a、b，從而計算待定點的坐標，稱為后方交會。它可以在數個已知控制點上設站，分別向待定點觀測方向或距離，也可以在待定點上設站向數個已知控制點觀測方向或距離，而后計算待定點的坐標。
3
應用領域

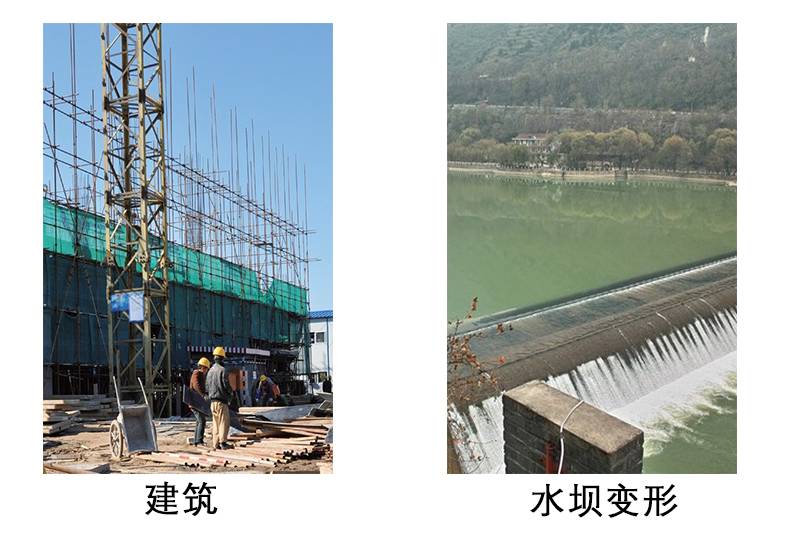

三鼎STS-722系列工程全站儀可運用于測繪、建筑、水利、交通與道路、地籍與房地產測量、在大型工業生產設備的構建安裝調試，大橋、水壩的變形觀測、地質災害監測等方面。免棱鏡測量可用于不方便架設棱鏡的地方，使測量作業又準又快。
1
工程放樣
使用全站儀放樣功能可將設計好的建筑物、道路、管線等設施的位置，按圖紙要求快速、準確地放樣到施工現場的實地，作為施工的依據。特別是一些造型復雜、要求高、規模大的建（構）筑物等。
2
大壩測量
為專業用戶量身定制的測量程序，可用于大壩測量。
3
地形測量
使用全站儀的測量程序功能進行三維坐標測量、側方交匯、后方交會、測土方等，不但操作簡單，且速度快、精度高，并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統，從而大大提高地形圖測繪的質量和效率。
4
變形監測
在建筑物的變形觀測、地質災害的動態監測中，使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測，可以及時掌握變形規律，保障結構安全。
5
控制測量
帶狀地形和隱蔽地區，如線路控制測量和城市控制測量，使用全站儀的基本測量功能——導線測量，布設導線網和邊角網十分靈活，觀測方便，精度高。與GNSS產品（手持機、RTK）配合使用，可明顯提升工作效率，使測量作業更精確靈活。平面和高程控制可同時進行，用全站儀三角高程測量完全可以代替四等水準測量。
4
技術參數
|
指標 |
型號 |
STS-722 |
STS-722R4L |
STS-722R6L |
|
|
測量距離 |
|||||
|
最大距離 (天氣良好) |
免棱鏡 |
_ |
400m |
600m |
|
|
單棱鏡 |
3.0km |
5.0km |
|||
|
反射片 |
_ |
1.0km |
|||
|
數字顯示 |
最大：99999999.999 最小0.1mm |
||||
|
精度 |
單棱鏡 |
2+2ppm |
|||
|
免棱鏡 |
_ |
5+2ppm |
3+2ppm |
||
|
測量時間 |
精測0.3秒，跟蹤0.1秒 |
||||
|
平均測量次數 |
可選取2～5次的平均值 |
||||
|
氣象修正 |
輸入?yún)?shù)自動改正 |
||||
|
大氣折光和地球曲率改正 |
輸入?yún)?shù)自動改正 |
||||
|
棱鏡常數修正 |
輸入?yún)?shù)自動改正 |
||||
|
角度測量 |
|||||
|
測角方式 |
絕對編碼 |
||||
|
碼盤直徑 |
79mm |
||||
|
最小顯示讀數 |
1″/ 5″選 |
||||
|
精度 |
2″ |
||||
|
探測方式 |
水平盤：對徑 垂直盤：對徑 |
||||
|
內存 |
|||||
|
儀器自帶內存 |
4M |
||||
|
SD卡存儲 |
標配8G，升級后支持32G |
||||
|
望遠鏡 |
|||||
|
成像 |
正像 |
||||
|
鏡筒長度 |
154mm |
||||
|
物鏡有效孔徑 |
望遠：45mm，測距：50mm |
||||
|
放大倍率 |
30× |
||||
|
視場角 |
1°30′ |
||||
|
最小對焦距離 |
１ｍ |
||||
|
分辨率 |
3″ |
||||
|
自動垂直補償器 |
|||||
|
工作范圍 |
±3′ |
||||
|
精度 |
1″ |
||||
|
水準器 |
|||||
|
管水準器 |
30″／2mm |
||||
|
圓水準器 |
8′／2mm |
||||
|
對中器 |
|||||
|
成像 |
正像 |
||||
|
對中類型 |
光學對中，激光對中 |
||||
|
放大倍率 |
3× |
||||
|
調焦范圍 |
0.5ｍ～∞ |
||||
|
視場角 |
5° |
||||
|
顯示器 |
|||||
|
類型 |
雙面、8行數據顯示，數字鍵+字母鍵 |
||||
|
機載電池 |
|||||
|
電源 |
鋰聚合物電池 |
||||
|
電壓 |
直流6V |
||||
|
連續工作時間 |
10小時 |
||||
|
尺寸 |
|||||
|
外形尺寸 |
200mm×170mm×350mm |
||||
|
重量 |
5.5kg |
||||
——（完）——
