1什么是傾斜攝影？
傾斜攝影技術是國際測繪遙感領域近年發展起來的一項高新技術，通過在同一飛行平臺上搭載多臺傳感器（如圖 1所示，目前常用的是五鏡頭相機），同時從垂直、傾斜等不同角度采集影像，獲取地面物體更為完整準確的信息。
垂直地面角度拍攝獲取的影像稱為正片（一組影像），鏡頭朝向與地面成一定夾角拍攝獲取的影像稱為斜片（四組影像）。

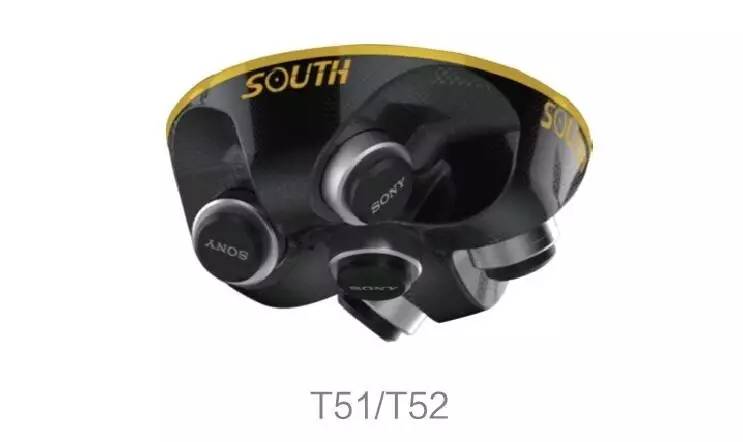

圖1 五鏡頭相機

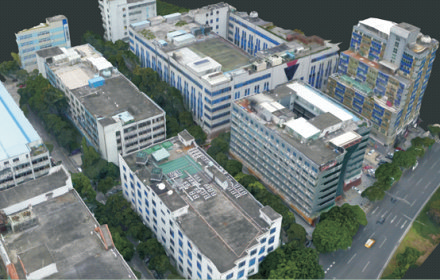

圖2 三維紋理模型
2傾斜攝影建模技術有哪些工作流程？
傾斜影像采集
傾斜攝影技術不僅在攝影方式上區別于傳統的垂直航空攝影，其后期數據處理及成果也大不相同。
傾斜攝影技術的主要目的是獲取地物多個方位（尤其是側面）的信息并可供用戶多角度瀏覽，實時量測，三維瀏覽等獲取多方面的信息。
傾斜攝影航線設計
傾斜攝影的航線設計采用專用航線設計軟件進行設計，其相對航高、地面分辨率及物理像元尺寸滿足三角比例關系。航線設計一般采取30%的旁向重疊度，66%的航向重疊度（天氣不好的情況下，旁向重疊度需要達到60%和航向重疊度需要達到80%）。
傾斜影像加工
數據獲取完成后，首先要對獲取的影像進行質量檢查，對不合格的區域進行補飛，直到獲取的影像質量滿足要求；
其次進行勻光勻色處理，在飛行過程中存在時間和空間上的差異，影像之間會存在色偏，這就需要進行勻光勻色處理；
再次進行幾何校正、同名點匹配、區域網聯合平差，最后將平差后的數據（三個坐標信息及三個方向角信息）賦予每張傾斜影像，使得他們具有在虛擬三維空間中的位置和姿態數據，至此傾斜影像即可進行實時量測，每張斜片上的每個像素對應真實的地理坐標位置。
3傾斜影像有以下特點：
反映地物周邊真實情況
相對于正射影像，傾斜影像能讓用戶從多個角度觀察地物，更加真實的反映地物的實際情況，極大的彌補了基于正射影像應用的不足。
傾斜影像可實現單張影像量測
通過配套軟件的應用，可直接基于成果影像進行包括高度、長度、面積、角度、坡度等的量測，擴展了傾斜攝影技術在行業中的應用。
建筑物側面紋理可采集
針對各種三維數字城市應用，利用航空攝影大規模成圖的特點，加上從傾斜影像批量提取及貼紋理的方式，能夠有效的降低城市三維建模成本。
4傾斜攝影的關鍵技術：

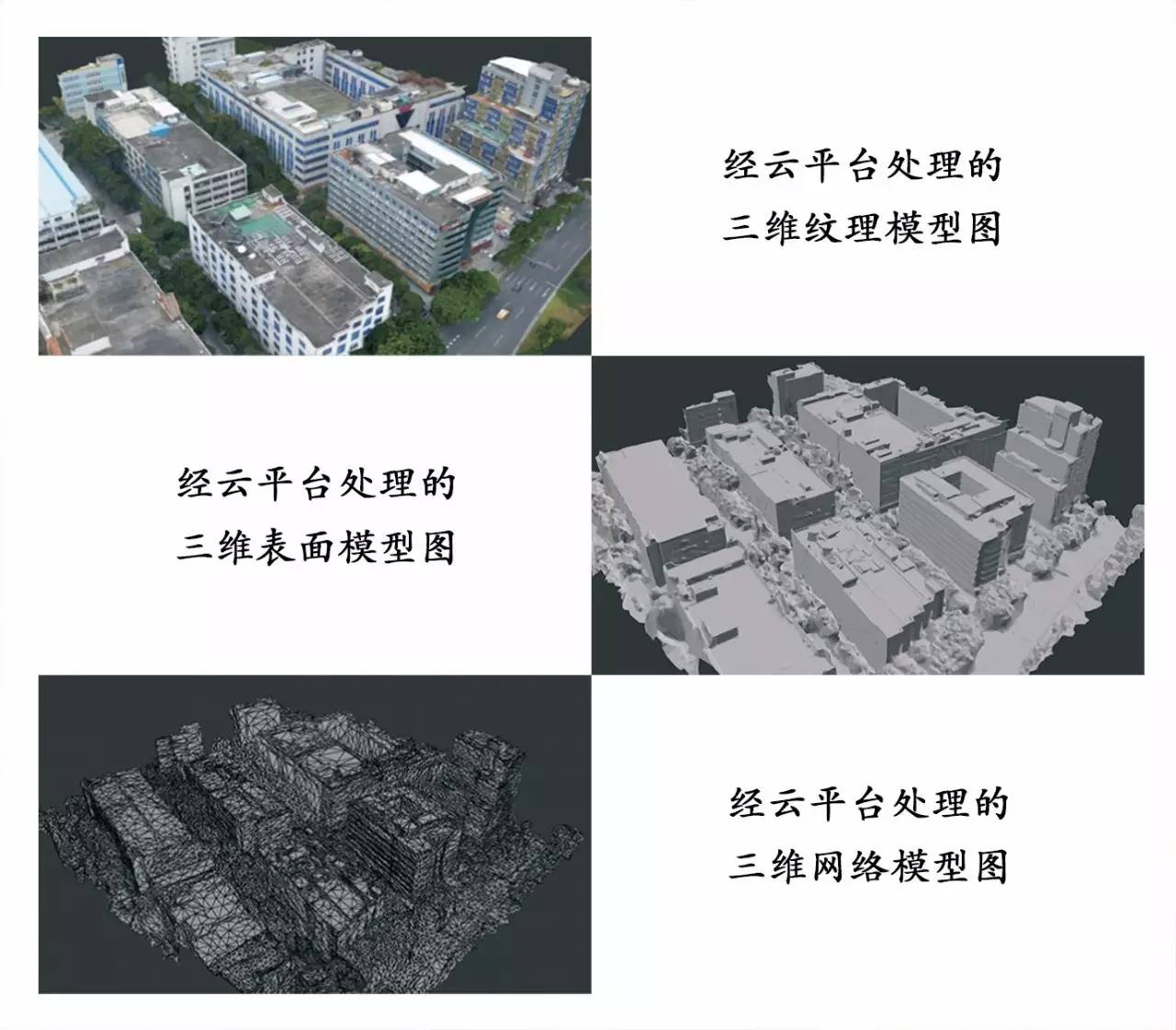

影像處理平臺
影像處理云平臺基于云計算機服務，將影像數據的處理工作全部交由數據中心進行。用戶只需把外業測量后的照片上傳到服務器即可。中間計算過程無需人工干預。使用門檻低，無需具備航測專業知識也能得到測區的三維模型及正攝影像，無需為航測內業處理購置昂貴的高性能工作站。只需一臺普通性能色計算機，接入互聯網即可使用（云平臺租用費用根據影像文件數據量按需計費）。
無人機航飛影像質檢軟件SouthCHK
SouthCHK用于自動檢測無人機航飛影像質量，生成PDF格式的重疊率報告，可在外業現場快速檢查當次航飛的影像重疊度分布，提前發現外業隱含問題。
航測影像處理系統SouthUAV
SouthUAV是一款無人機航空攝影測量?jī)?nèi)業處理軟件，該軟件可用于生產數字高程模型（DEM）、數字表面模型（DSM）、正射影像（DOM），并提供數據裁剪、等高線計算、點云抽稀、三維地形自動建模、高程偽彩渲染、角度距離量測等常用數據加工與分析功能。軟件自動化程度高，與傳統航測軟件相比，極大地簡化了人工操作流程。
因此SouthUAV，在有DSM 的基礎上根據物方連續地形和離散地物對象的幾何特征，通過輪廓提取、面片擬合、屋頂重建等方法提取物方語義信息，同時在多視影像上通過影像分割、邊緣提取、紋理聚類等方法獲取像方語義信息。
再根據聯合平差和密集匹配的結果建立物方和像方的同名點對應關系，繼而建立全局優化采樣策略和顧及幾何輻射特性的聯合糾正，同時進行整體勻光處理，實現多視影像的真正射糾正。
傾斜攝像技術特點與優勢
1.獲取目標物多角度影像以及建筑物側面紋理
2.傾斜影像科實現單張影像量測
3.影像分辨率高、紋理真實、色調一致
4.數據量小易于網絡分布
5.簡單、高效生產DEM、DOM
三維傾斜攝影解決方案
通過三鼎八旋翼無人機飛行平臺上搭載的索尼微單相機對地面進行拍攝，獲取建筑側面紋理信息。得到穩定、高清的原始數碼影像，以及照片拍攝點的空間位置、姿態信息，結合相機畸變參數，通過三鼎專業的空三軟件SouthUAV方便快速的做好圖像匹配、平差、拼接等工作，最終生產出滿足標準要求的數字正射影像圖DOM、數字高程模型DEM等數據，再通過傾斜三維建模系統實現三維實景重現。
5傾斜攝影測量技術有哪些優勢？
傾斜攝影測量技術以大范圍、高精度、高清晰的方式全面感知復雜場景，通過高效的數據采集設備及專業的數據處理流程生成的數據成果直觀反映地物的外觀、位置、高度等屬性，為真實效果和測繪級精度提供保證。
6應用方案
電力線巡檢應用解決方案
天翔多旋翼無人機搭載高清數碼攝像機和紅外，紫外檢測設備以及GPS定位系統，沿電力線飛行，利用圖傳或熱成像功能檢查電力線，快速獲知電力設施異常情況，提高巡檢效率?？裳仉娋W(wǎng)進行定位自主巡航，實時傳送拍攝影像。
天翔多旋翼無人機電力線巡檢作業流程
電力架線系統解決方案
天翔多旋翼無人機施放引繩技術是利用無人機從線路上空飛過，張力牽放（或展放）一根輕質柔性繩索，以供施工人員利用這根繩索牽引后續繩索直至鋼絲繩的技術。
產品優勢
1. 智能牽引力過載保護裝置，放線過程中牽引力超過設定值，無人機將自動脫鉤返航，保護無人機設備
2. 人機分離的工作模式避免架線人員處于高危險工作環境中
3. 自動避障功能可有效防止對線路損傷
地質災害應用解決方案
天翔救災無人機系統垂直起降功能和超便攜性的特點，使得它可以在任何場地任何環境下迅速起飛。其自動駕駛功能更可以實現按照飛行規劃超視距飛行，到達救援人員暫時無法到達的災情現場。天翔救災無人機配備高清數碼攝錄機、高速圖傳系統以及地面工作站，可實時回傳現場視頻，提供給指揮中心作為決策依據。
7

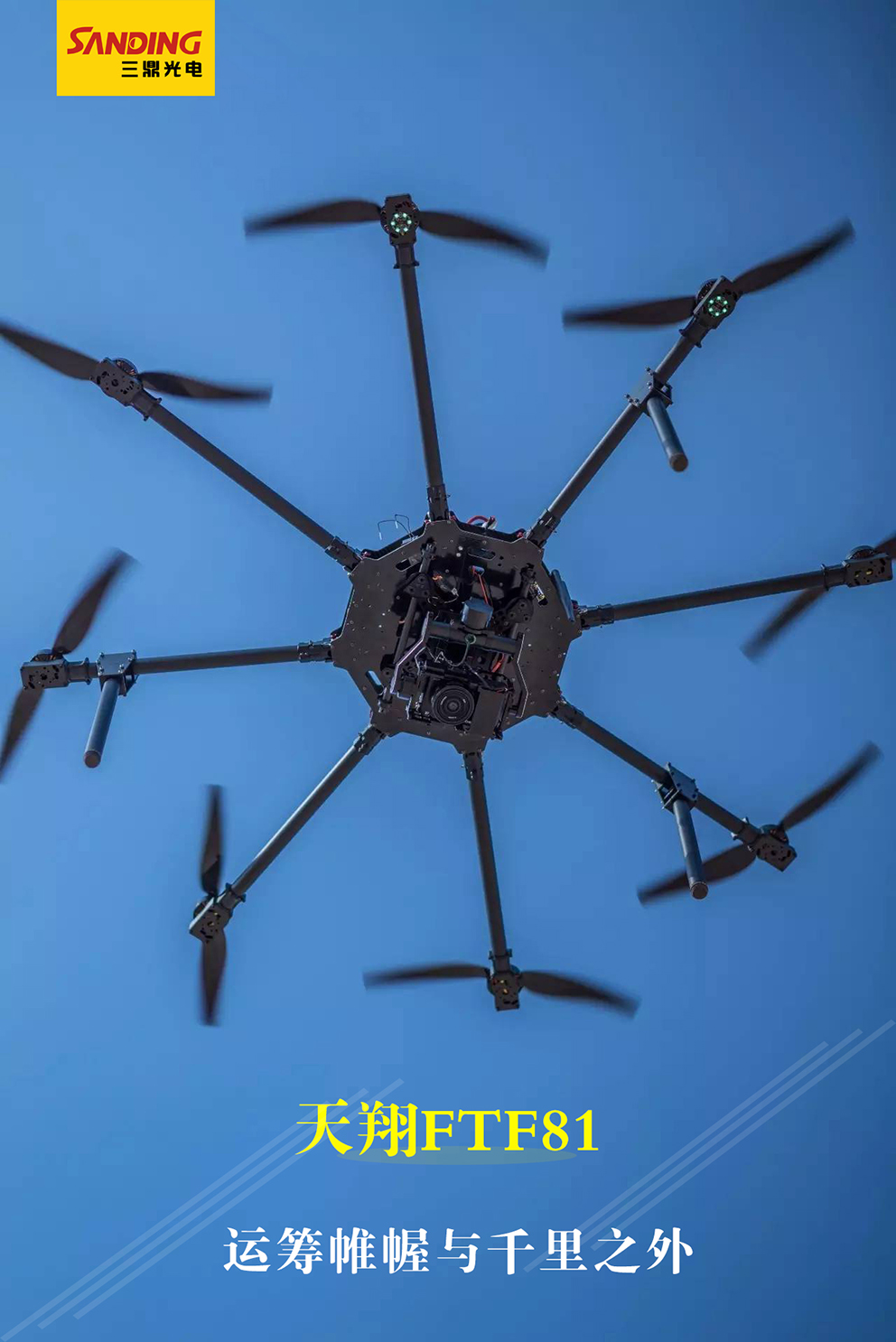

三鼎天翔FTF81八旋翼無人機
安全穩定
V型八旋翼設計，采用碳纖維復合材料，確保機身結構強度和剛度，同時大幅減輕重量。
高效
采用高效碳纖維復合漿液葉，專業定制無刷電機，提供更高效的能量裝換
便攜
機臂采用傘折設計、配合快拆槳，可使整機運輸體積最小化，方便運輸攜帶。
易用
人性化設計的軟件硬件系統，帶來更簡潔的操作體驗
專業載機
整機自重約11kg，最大起飛重量約24kg，可輕松搭載可見光，熱成像，實時視頻傳輸，探測等多種作業設備。使用大容量、高密度鋰動力電池，拆、續航時間長達55分鐘。
云臺
掛載為正攝像測量、傾斜攝影測量、紅外成像定制的云臺系統，具有高穩定性。
